Feutres en zircone haute température 2000°C

Feutres en zircone, résistant jusqu'à 2 000 °C

Le feutre de zircone est un textile céramique créé grâce au processus unique de la société Zircar Zirconia Inc. utilisant la microphagie. Ces produits sont constitués à 100 % de fibre de zircone de 4 à 6 µm de diamètre, stabilisée avec 10 % d’oxyde d’yttrium. Ils sont entièrement constitués de fibres inorganiques et ne contiennent aucun liant.

Les feutres « aiguilletés » ZYF ont une résistance aux hautes températures et aux agents chimiques très élevés. La fibre de zircone a la conductivité thermique la plus faible de tous les produits fibreux réfractaires disponibles sur le marché. Les textiles sont constitués de fils monofilaments et sont dépourvus de tout liant organique. Les feutres ZYF ne subissent pas de changement de phase au cours des cycles de température et conservent leurs propriétés jusqu’à 2 000 °C. Conçus pour être utilisés dans des environnements hautement corrosifs et à des températures élevées, ils ne sont pas réactifs aux vapeurs alcalines, aux sels et aux solutions chaudes concentrées. Ils sont également efficaces en atmosphère fortement oxydante et réductrice. Ils ne mouillent pas au contact de la plupart des métaux en fusion.

Ces produits légers et très poreux sont des isolants thermiques efficaces pour les fours à croissance cristalline, les séparateurs de cellules électrolytiques ou encore les supports d’enfournement. Ils se découpent aisément pour des applications sur mesure.

Caractéristiques et applications des feutres en fibre de zircone

Version Caractéristiques Applications

ZYF-50,

ZYF-100

et

ZYF-150

*Isolants thermiques très efficaces même > 1 930 °C ;

*Flexibles jusqu’à 1 350 °C ;

* Dégazage et contamination faibles à très HT ;

* Structure légère et poreuse ;

* Faible conductivité thermique ;

* Fortement réfractaires ;

* Faible stockage de la chaleur ;

* Stabilité thermique extrêmement élevée ;

* Résiste aux environnements corrosifs, oxydants et réducteurs.

* Isolant thermique

pour la croissance des cristaux ;

* Séparateur de cellules électrolytiques ;

* Support d’enfournement

pour le frittage de poudres métalliques ;

* Support d’enfournement

en contact avec le verre de quartz ;

* Bouclier thermique.

ZYF-100A

*Version du ZYF-100 avec un taux de sodium plus faible.

* Applications similaires à celles du type ZYF-100

mais pour des applications sensibles au sodium.

ZYF-A2.13

* Version durcie du ZYF-150 :

- traitement de surface à l'alumine colloïdale,

- frittage supplémentaire,

- et rectification finale pour une épaisseur uniforme.

* Membrane de brûleur de diffusion

pour les systèmes de chauffage à combustible ;

* Support d’enfournement pour le frittage sous vide

ZYF-S.75G

* Version flexible du ZYF-100 chargée en poudre,

physiquement remplie de 0,75 g de silice par gramme de ZYF.

* Joint d’étanchéité dans les piles à combustibles

ZYF-Z1.5G

* Version du ZYF-100 chargée en poudre,

physiquement remplie de 1,5 g de zircone par gramme de ZYF.

* Identification facile grâce à une teinture verte.

* Joint d’étanchéité dans les piles à combustibles

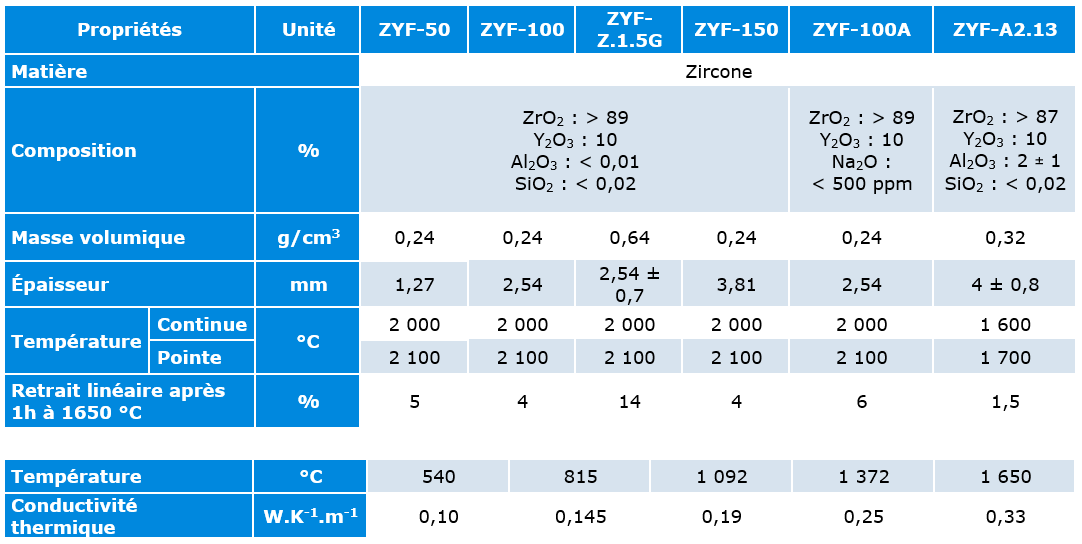

Données techniques des feutres en fibre de zircone

Propriété

Unité

ZYF-50

ZYF-100

ZYF-100A

ZYF-150

ZYF-A2.13

ZYF-S.75G

ZYF-Z1.5G

Composition*

% du poids

ZrO2* +Y2O3: 99+

Al2O3: <0,01

SiO2: <0,02

ZrO2* +Y2O3: 99+

Al2O3: <0,01

SiO2: <0,02

ZrO2* +Y2O3: 99+

Al2O3: <0,01

SiO2: <0,02

Na2O: <500 ppm

ZrO2* +Y2O3: 99+

Al2O3: <0,01

SiO2: <0,02

ZrO2* +Y2O3: 97+

Al2O3: 2±1

SiO2: <0,02

ZrO2* +Y2O3: 56+

Al2O3: <0,01

SiO2: 43

ZrO2* +Y2O3: 99+

Al2O3: <0,01

SiO2: <0,01

Épaisseur

 mm

1,27

2,54

2,54

3,81

4,06

±0,89

2,54

±0,76

2,54

±0,76

Porosité apparente

%

96

96

96

96

94

88

89

Masse volumique apparente

g/cm3

0,24

0,24

0,24

0,24

0,32

0,48

0,64

Résistance à la traction

g/cm

107

286

714

357

1 250

304

196

Masse surfacique

g/cm2

342

635

1 123

1 025

1 074

1 514

Point de fusion

°C

2 593

2 593

2 593

2 593

Tenue en Temp. continue

°C

2 000

2 000

2 000

2 000

1 600

1 600

2 000

Résistance à la compression
à 10 % de compr.

Psi

3

3

5

13

1

13

Diamètre d’emballage min. avant rupture

mm

6,35

19,05

19,05

76,20

914,40

50,80

304,8

Chaleur spécifique à 93 °C

J.kg-1.K-1

544

544

544

544

Chaleur spécifique à 2 371 °C

J.kg-1.K-1

754

754

754

754

Pression de vapeur saturante à 1 371 °C

Torr

8 x 10-12

8 x 10-12

8 x 10-12

% de retrait

après 1 h à 1 679 °C

%

5

4

6

*1 à 2 % en poids d’oxyde d’hafnium sont naturellement présents dans la zircone et n'impactent pas les performances.


Références et formats disponibles des feutres en fibre de zircone

Référence Zircar

Référence Final

Désignation

Dimensions (mm)

CA001

225-0100

ZYF-50

457 x 610

CB001

225-0110

ZYF-100

457 x 610

CB047

225-0111

ZYF-100

457 x 686

CBA01

225-0120

ZYF-150

305 x 457

CBA03

225-0119

ZYF-150

457 x 610

CB048

225-0113

ZYF-100A

457 x 610

CB039

225-0121

ZYF-A2.13

216 x 406 x ép. 4

CB050

225-0114

ZYF-A2.13

406 x 406 x ép. 4

CB008

225-0122

ZYF-S.75G

457 x 610 x ép. 2,54

CB036

225-0115

ZYF-Z.1.5G

457 x 610 x ép. 2,54


Les grandeurs physiques de cette documentation sont données à titre indicatif et ne représentent en aucun cas un engagement contractuel. Merci de consulter notre service technique pour tout renseignement complémentaire.
