Fibre Zetex®

Fibre Zetex


Présentation de fibre Zetex

Newtex propose une large gamme de tissus résistants au feu et aux températures extrêmes depuis 1978. La qualité et la performance de la fibre Zetex® sont aujourd’hui incontestées. C’est une gamme large et variée de textiles garantissant une tenue en température jusqu’à 1095°C. Zetex® et ZetexPlus® sont des textiles d’isolation et de protection thermique. Ils autorisent un large éventail d’applications industrielles, joints, compensateurs, réflecteurs thermiques, rideaux, couvertures et vêtements de protection. Fabriqués à partir de fibres de verre texturées, ces textiles résistent non seulement à la chaleur, mais ils peuvent tenir jusqu’à une température de -73°C. La conductivité thermique de 0.05 W.m-1.K-1 confirme la qualité isolante de la fibre. A cela s’ajoute une importante résistance diélectrique, une excellente tenue aux produits chimiques et des propriétés d’imputrescibilité reconnues. Enfin, en plus des nombreux traitements réalisables pour améliorer les propriétés des produits Zetex®, ceux-ci possèdent des propriétés mécaniques indispensables. Chimiquement inerte, la fibre possède une bonne résistance à l’abrasion et à la traction; à diamètre égal, la fibre Zetex® affiche une résistance double à celle d’un fil d’acier.


Fabrication

La fibre de verre Zetex® est initialement fabriquée comme de la fibre de verre classique. Après fabrication du fil lisse, celui-ci est ouvert par air comprimé grâce à un injecteur spécial, afin de lui conférer du volume. Cette texturation lui confère ses propriétés uniques, notamment thermiques. Ce fil texturé peut alors être tissé sous forme de bandes ou de tissus, tressé ou enduit.

Propriétés mécaniques

Pour un diamètre égal, la fibre Zetex® est deux fois plus résistante qu’un fil d’acier. La qualité mécanique de la toile Zetex® permet de confectionner toutes  sortes de protections thermiques.


Propriétés du fil

Unités

Fil Zetex®

Résistance à la traction

MPa

3400

Elongation

%

2,5

Module d’élasticité

GPa

73

Rétention d’eau

%

0


Propriétés électriques

La fibre Zetex® possède des propriétés électriques exceptionnelles.

Propriétés

Unités

Fil Zetex®

Constante diélectrique à 1MHz / 1GHz



6,4/6,13

Résistivité volumique

Ω/cm

1014

Résistivité surfacique

Ω/cm

1013

Rigidité diélectrique

kV/mm

8 à 12


Propriétés thermiques

Les produits en fibre Zetex® possèdent des propriétés thermiques remarquables. Résistants jusqu’à 600°C, leurs propriétés anti-feu et d’isolation sont excellentes.


Propriétés

Unités

Fil Zetex®

Température de ramollissement

°C

840

Température de limite d’usage

°C

620

Coefficient linéaire d’expansion thermique

K-1

5,3.10-6

Chaleur spécifique à 20°C/200°C

J/g.K

0,764/0,958

Conduction thermique

W/m.K

0,74


Les fibres Zetex peuvent aussi tenir jusqu'à une température de -73°C.


Résistance chimique

Les fibres Zetex® possèdent une excellente tenue aux acides, bases et solvants. Elles ne craignent pas les moisissures.


Avantages

  • Excellente résistance thermique au chaud et au froid (de -73 à 550°C en continu)
  • Faible conductivité thermique (0.05 W.m-1.K-1)
  • Excellente résistance diélectrique
  • Résistance aux acides (sauf phosphorique et fluorhydrique), bases et solvants.
  • Imputrescible
  • Propriétés mécaniques doubles par rapport à celles de l’acier


Applications de fibre Zetex

  • Isolation thermique
  • Isolation électrique
  • Calorifugeage
  • Joint d’expansion
  • Renforcement d’élastomères
  • Joint isolant thermique
  • Protection de circuits hydrauliques et/ou électriques
  • Isolation de câbles et de tuyaux
  • Joint d’étanchéité

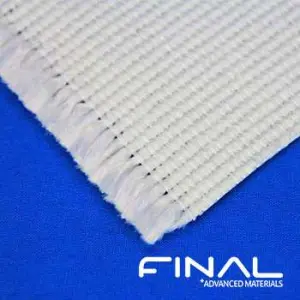

Présentation des tissus en fibre Zetex

Réalisés à partir de fibres de verre texturées, les tissus Zetex® possèdent des propriétés thermiques et isolantes exceptionnelles. Composés de matériaux inorganiques, ils ne présentent pas de risques pour la santé. Ils s’utilisent à une température continue de 540°C et peuvent atteindre les 700°C. D’autres versions du tissu Zetex® existent comme les tissus Zetex® Steel renforcés avec des fils d’acier qui augmentent leur résistance et leur durée de vie. De plus, de nombreuses possibilités d’enduction sont réalisables (silicone, PTFE, ciment céramique, etc).


Applications des tissus en fibre Zetex

  • Joints
  • Compensateurs
  • Réflecteurs thermiques
  • Rideaux
  • Couvertures
  • Vêtements de protection

Propriété

Unité





Matériau



TISSU ZETEX® TEXTURISE

Désignation



A - 300

A - 600

A - 800

A-1000

Poids

g/m²

288

600

814

949

Epaisseur

mm

0.51

0.84

1.40

1.65

Largeur

mm

1524

1020 & 1524

1020 & 1524

1020 &  1524

Longueur

m

45

45

45

45

Température continue

°C

540

540

540

540

Température de pointe

°C

700

700

700

700

D’autres versions sont disponibles (versions enduites, colorées, etc.)

Présentation de tissu Z-Flex

Les tissus Z-FLEX® se composent d’une base en tissu de verre et d’une enduction aluminium qui garantissent une bonne résistance à la flamme et aux projections de métaux en fusion. De plus, ils réfléchissent jusqu’à 95% de la chaleur radiante, qui peut atteindre 1650°C pour une température de contact de 175°C.

Il existe deux principaux types de tissus Z-Flex®.

Z-Flex: Tissu Zetex texturisé

3 références Z-FLEX® sur une base de tissu en fibre Zetex® texturisée. Une combinaison idéale d’isolation thermique et de protection contre la chaleur radiante:

  • Z-Flex A-301: Léger, capacité d’isolation thermique élevée. Tissu avec revêtement de protection PTFE (eau, huile). 550°C maximum au contact.
  • Z-Flex A-601: Poids moyen pour l’isolation et la flexibilité. 550°C maximum au contact. Tissu Zetex® texturisé avec revêtement de protection PTFE (eau, huile) qui augmente la résistance à l’abrasion. Solution la plus économique.
  • Z-Flex A-801: Isolation et protection optimales. Tissu Zetex® texturisé le plus épais, 1.5 mm. Offre la meilleure protection contre la convection thermique, aux étincelles et projection de métaux en fusion.

L’utilisation d’un tissu Zetex® permet d’améliorer l’isolation thermique et la protection contre les chaleurs extrêmes.

Z-Flex: Tissu en filament continu

6 références Z-FLEX® sur une base de tissu en filament continu pour s’adapter à toutes les applications :

  • Z-Flex F-407: Tissu de revêtement résistant, fin, léger, économique. Performance équivalente à la rayonne. Revêtement de protection PTFE (eau, huile) qui augmente la résistance à l’abrasion
  • Z-Flex F-621: Le plus léger. Tissu de filament continu, fibre E. Protection à la chaleur radiante équivalente aux tissus plus épais, résistance à 550°C
  • Z-Flex F-824: Tissu de revêtement endurant. Tissu satin de filament continu, fibre E. Le plus confortable, avec résistance à la perforation et déchirure optimale
  • Z-Flex K-730: Protection à la chaleur radiante, résistance aux coupures et abrasion. Tissu verre/aramide pour des applications de température moyenne. Idéal contre les risques de coupures et d’usure
  • Z-Flex R-750 & 751: Rayonne flexible, tissu plain & twill. Pour les applications à basses températures. Tissu flexible et confortable, facile à couper et à coudre

Plus économiques, ces tissus sont aussi plus légers et permettent une plus grande liberté lors de la manipulation et de l’installation.

Avantages

  • Meilleure durée de vie
  • Résistance accrue à la flexion, déchirure et abrasion
  • Réflexion à la chaleur radiante optimisée
  • Bonne protection thermique
  • Retarde la propagation de la flamme
  • Bonne résistance aux projections de métal en fusion


Applications de tissu Z-Flex

  • Systèmes et équipements de protection anti-feu
  • Vêtements de protection anti-feu
  • Equipements de sécurité industriels
  • Systèmes d’isolation
  • Barrières anti-feu et résistantes aux hautes température
  • Equipements à application automobile
  • Fabrications sur-mesure

Données Techniques de tissu Z-Flex

Propriété

Unité



Matériau



Tissu Zetex®

Tissu Z-Flex®

Désignation



A - 301

A - 601

A - 801

F - 621

F - 407

F - 824

Tissu



Plain

Plain

Plain

Plain

Twill

8HS

Poids

g/m²

420

746

882

275

488

882

Epaisseur

mm

0,72

1

1,5

0,3

0,5

0,5

Largeur

mm

1524

1524

1016

1524

1524

1524

Abrasion
EN 388 : 2003



100-500 frottements
Level 1

500-2000 frottements
Level 2

> 8000 frottements
Level 4

< 100 frottements
No Level

100-500 frottements
Level 1

/

Résistance à la déchirure
EN 388 : 2003



113N x 125N
Level 4

163N x 161N
Level 4

112N x 126N
Level 4

72N x 85N
Level 3

142N x 163N
Level 4

/

pH
EN 1413 : 1998



7,4

7,1

7

6,9

7,1

/

Propagation de la flamme
EN532 : 1992



Pas de feu ou    incandescence résiduelle

Pas de feu ou    incandescence résiduelle

Pas de feu ou    incandescence résiduelle

Pas de feu ou    incandescence résiduelle

Pas de feu ou    incandescence résiduelle

/

Convection
EN367 : 1992



8.3 (moy.)
HTI - 8

11.3 (moy.)
HTI - 11

12.4 (moy.)
HTI - 12

8.0 (moy.)
HTI - 8

9.3 (moy.)
HTI - 9

/

Chaleur radiante
EN 366 : 1993 (B)
t1 / t2 / t3



80/175/3

166/ - /3

200/ - /6

126/196/2

129/ - /2

/

Eclaboussure de métal liquide
EN 407 : 2004



29 gouttes
Level 3

31 gouttes
Level 3

30 gouttes
Level 3

21 gouttes
Level 2

24 gouttes
Level 2

/



D’autres versions sont disponibles (versions enduites, en tissu aramide, en silice, etc.)


Présentation de tissu Z-Shield

Les tissus Z-Shield® sont des tissus Zetex® traités pour des applications de soudage. Il en existe 4 versions :

  • Z-Shield® Silver est la version enduite d’acrylique contenant des pigments d’argent possédants de bonnes propriétés réfléchissantes. Ces tissus protègent des étincelles, des températures extrêmes et de l’abrasion.
  • Z-Shield® Gold & Black possèdent les mêmes propriétés que les tissus Z-Shield® Silver mais ils seront principalement utilisés comme couverture de protection pour le soudage ou pour la découpe de métal.
  • Z-Shield® Salmon est une version enduite d’un tissu type Z-Fil. Souple et léger, la manipulation et l’installation de ce tissu sont facilitées.
  • Z-Shield® Hullboard (HB) est une version spécialement réalisée pour une application navale. En plus d’une bonne résistance au feu, ce tissu permet une bonne isolation acoustique et thermique.


Données Techniques de tissu Z-Shield

Propriété

Unités









Matériau



Silver

Gold/Black

Salmon

Hullboard

Désignation



A-900

C-800

F-407

F-407

Poids

g/m²

1051

1017

475

458

Epaisseur

mm

1.52

1.22

0.43

0.48

Largeur

mm

1524

1020/1524

970/1524

610

Température de pointe

°C

540

540

540

540


D'autres versions sont disponibles.


Traitements et enductions

En plus des enductions standard qui caractérisent les produits Newtex (vermiculite, aluminium, etc.), ils peuvent être traités ou enduits afin d’augmenter leurs propriétés mécaniques, physiques ou leur couleur :

  • Couleur: elle peut être rouge, bleue ou orange.
  • « Heat cleaned » - HC: le tissu est traité à haute température afin de supprimer les fibres cassées, les restes de liants et de lubrifiants et afin de réduire la génération de fumée ou encore les fibres volantes.
  • « Fabrication treatment » - FAB: c’est un enduit acrylique appliqué sur un côté du tissu afin de le stabiliser dimensionnellement et d’augmenter sa résistance à l’abrasion.
  • « Regular treatment » - RT: c’est un enduit acrylique appliqué sur les deux côtés du tissu afin de le stabiliser dimensionnellement et d’augmenter sa résistance à l’abrasion, mais aussi de limiter les irritations au contact de la peau.
  • « Oil and Water Repellent » - OWR: cet enduit permet d’augmenter la résistance du tissu à l’huile, à l’eau et à l’abrasion.
  • « Rewettable » - RW: cet enduit inorganique permet au textile d’être appliqué et modelé directement sur site.



Couleur

HC

FAB

RT

OWR

Rew

Aluminium

Acrylique

Silicone

PTFE

Vermiculite

Argent

Zetex

X

X

X

X

X

X









ZetexPlus



ZetexPlus

X



X















X



Z-Fil









X



X

X

X

X





Z-Flex













X











Z-Tuff

X















X

X





Z-Shield

X













X







X


Matrice des enductions possibles par type de produits.


Présentation de bande Zetex

Tout comme pour ses tissus, Newtex propose une large gamme de bandes résistantes au feu et aux températures extrêmes. Ces bandes de la marque Zetex® répondent à toutes les problématiques de la protection anti-feu. Elles sont principalement utilisées pour l’isolation thermique et l’étanchéité des fours industriels. Plusieurs versions sont disponibles : en version classique à base de fils en fibre de verre texturés, enduites de vermiculite, renforcées en fils inox pour augmenter leurs propriétés mécaniques et leur résistance aux vibrations ou encore en version passe-goujon.

Les bandes Zetex® peuvent tenir jusqu’à une température de 700°C. Ces bandes sont déclinées en 3 gammes de produits afin de proposer différentes dimensions mais aussi différentes flexibilités qui répondent au besoin de chacun. Les bandes Zetex® P-1050 sont plus flexibles et possèdent une épaisseur de 1.6 mm. Les bandes P-2150 ont une épaisseur de 3.2 mm et les P-3900 de 6.4 mm. Disponibles en largeur de 25 mm à 150 mm, les bandes sont vendues en longueur de 30m.


Applications de bande Zetex

  • Isolation thermique
  • Isolation de tuyaux et d’échappements
  • Joints d’expansion
  • Joint d’étanchéité
  • Calorifugeage


Données Techniques de bande Zetex

Propriété

Unité



Désignation



Zetex® A-550

Référence



1200001

1200002

1200003

Poids

g/m²

440

440

440

Epaisseur

mm

0,8

0,8

0,8

Largeur

inch

1’’

2’’

3’’

Largeur

mm

25

50

75

Température en continu

°C

540

540

540

Température en pointe

°C

700

700

700

Disponibilité



En stock

En stock

En stock


Les références en stock sont les dernières disponibles.

Propriété

Unité



Désignation



Zetex® P-1050

Référence



1200022

1200024

1200026

1200028

120030

Poids

g/m²

1017

1017

1017

1017

1017

Epaisseur

mm

1.6

1.6

1.6

1.6

1.6

Largeur

inch

1’’

2’’

3’’

4’’

6’’

Largeur

mm

25

50

76

102

152

Température en continu

°C

540

540

540

540

540

Température en pointe

°C

700

700

700

700

700

Options possibles



Version Passe-Goujon

Version Passe-Goujon

Version Passe-Goujon

Version Passe-Goujon

Version Passe-Goujon

Disponibilité



En stock

En stock

En stock

Sur demande

Sur demande

Propriété

Unité



Désignation



Zetex® P-2150

Référence



1200040

1200041

1200042

1200044

1200046

1200047

Poids

g/m²

1967

1967

1967

1967

1967

1967

Epaisseur

mm

3.2

3.2

3.2

3.2

3.2

3.2

Largeur

inch

1’’

1.5’’

2’’

3’’

4’’

6’’

Largeur

mm

25

38

50

76

102

152

Température en continu

°C

540

540

540

540

540

540

Température en pointe

°C

700

700

700

700

700

700

Options possibles



Version Passe-Goujon

Version Passe-Goujon

Version Passe-Goujon

Version Passe-Goujon

Version Passe-Goujon

Version Passe-Goujon

Disponibilité



En stock

Sur demande

En stock

Sur demande

Sur demande

Sur demande


Les bandes en version P-3900 sont disponibles sur demande.



Newtex propose aussi une gamme d’enduits pour ses bandes Zetex :

Enduits standards (minimum de commande : 10 rouleaux)

ZetexPlus : vermiculite, augmente la tenue en température

Heat Cleaned (HC) : réduit la fumée générée

Color Dye : application de couleurs pour l’identification

Pressure Sensitive Adhésive (PSA) : enduit adhésif qui facilite la mise en place de la bande

Autres enduits possibles

Regular Treatment (RT) : réduit la quantité de fibres volantes grâce à un enduit acrylique

Silicone : améliore la résistance à l’abrasion, aux fluides et aux produits chimiques

Wire Reinforcement : augmente la résistance mécanique de la bande par ajout de fils d’acier



Présentation de gaine Zetex

Les gaines Zetex® en fibre de verre de Newtex sont flexibles, idéales pour l’isolation de câblages, câbles électriques et tuyaux. Tricotées en version classique ou enduites de vermiculite, elles peuvent résister à une température de 540°C. Les gaines existent sous deux versions : diamètre interne ?

  • Zetex® P-1600: avec une épaisseur de 1.6 mm (0.0625’’), elles sont disponibles en diamètre 12.5 mm, 19 mm, 25.4 mm et 38.1 mm (0.5’’, 0.75’’, 1.0’’ et 1.5’’).
  • Zetex® P-8000: avec une épaisseur de 3 mm (0.125’’), elles sont disponibles en diamètre 16 mm, 19 mm, 25.4 mm, 32 mm, 38.1 mm et 50 mm (0.625’’, 0.75’’, 1.0’’, 1.25’’, 1.5’’ et 2.0’’).


Applications de gaine Zetex

  • Isolation thermique
  • Isolation de tuyaux et d’échappements
  • Isolation de câbles électriques et hydrauliques


Données Techniques de gaine Zetex

Propriété

Unité









Désignation



Zetex® P-1600

Référence



1200116

1200117

1200118

1200119

Epaisseur

mm

1.6

1.6

1.6

1.6

Diamètre intérieur

mm

13

19

25

38

Longueur / rouleau

m

150

75

75

75

Température en continu

°C

370

370

370

370

Température en pointe

°C

540

540

540

540

Disponibilité



Sur demande

En stock

Sur demande

Sur demande

Propriété

Unité



Désignation



Zetex® P-8000

Référence



1200123

1200124

1200125

1200126

1200127

1200180

Poids

g/m²

3

3

3

3

3

3

Epaisseur

mm

19

25

32

38

51

16

Largeur

mm

30

30

30

30

30

30

Température en continu

°C

370

370

370

370

370

370

Température en pointe

°C

540

540

540

540

540

540

Disponibilité



Sur demande

En stock

Sur demande

Sur demande

Sur demande

Sur demande


Autres produits disponibles sur demande.


Présentation de tresse et cordon Zetex

Les cordes et tresses Zetex® réalisées par torsions de fibres de verre texturées, sont principalement utilisées comme joints d’isolations impliquant de l’air, des gaz, du liquide ou de la vapeur chaude. Elles résistent à la plupart des acides et bases et ne subissent pas de variations dimensionnelles à hautes températures. Elles sont disponibles en version classique et en version ZetexPlus®.

Les cordes Zetex® s’utilisent comme joints d’étanchéités économiques et performants pour les portes de chaudières et de fours industriels. Elles sont disponibles en diamètre 6 mm, 12 mm, 20 mm et 25 mm (0.25’’, 0.50’’, 0.75’’, 1.00’’).

Les tresses Zetex®, plus solides et possédant de meilleures propriétés mécaniques, sont utilisées comme matériaux de recouvrement (pour les tuyaux par exemple) lorsqu’une bonne résistance à la compression est nécessaire. Elles sont disponibles en diamètre 10 mm, 12 mm, 20 mm et 25 mm (0.375’’, 0.50’’, 0.75’’, 1.00’’).


Applications de tresse et cordon Zetex

  • Isolation thermique
  • Isolation de tuyaux et d’échappements
  • Joints d’étanchéité pour fours et chaudières industriels


Données Techniques de tresse et cordon Zetex

Propriété

Unité

















Désignation



Zetex® P-1600

Référence



1300002

1300003

1300005

1300007

1300015

1300017

1300019

1300021

Type



Tresse

Tresse

Tresse

Tresse

Cordon

Cordon

Cordon

Cordon

Section



Ronde

Ronde

Ronde

Ronde

Ronde

Ronde

Ronde

Ronde

Diamètre

mm

9

12

19

25

6

12

19

25

Longueur du rouleau

m

150

150

60

30

380

150

45

30

Température en continu

°C

540

540

540

540

540

540

540

540

Température en pointe

°C

700

700

700

700

700

700

700

700

Stock



Sur demande

En stock

Sur demande

Sur demande

Sur demande

Sur demande

Sur demande

Sur demande


Autres produits et version ZetexPlus® disponibles sur demande.

Fibre Zetex® (845.30k)

Fiche technique de la fibre Zetex®.


Bande en fibre Zetex

Présentation de bande en fibre Zetex Tout comme pour ses tissus, Newtex propose une large gamme de bandes résistantes au feu et aux températures extrêmes. Ces bandes de la marque Zetex®...
Accéder à la description complète

Gaine en fibre Zetex

Présentation de gaine en fibre Zetex Les gaines Zetex® en fibre de verre de Newtex sont flexibles, idéales pour l’isolation de câblages, câbles électriques et tuyaux. Tricotées en version...
Accéder à la description complète

Tissu en fibre Zetex

Présentation de tissu en fibre Zetex Réalisés à partir de fibres de verre texturées, les tissus Zetex possèdent des propriétés thermiques et isolantes exceptionnelles. Composés de matériaux...
Accéder à la description complète

Tissu aluminisé 600°C

Présentation du tissu aluminisé 600°C Pour augmenter la performance des tissus aluminisés, un process de fabrication spécifique, Z FLEX MLATM (Multi-Layer Aluminization process) a été...
Accéder à la description complète

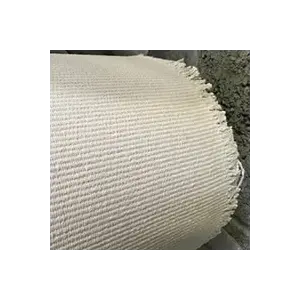

Tissu auto-adhésif 600°C

Présentation du tissu auto-adhésif 600°C Le ZETEX Auto-adhésif 400RW est un textile qui résiste aux températures élevées (+600°C). Ce tissu réalisé à partir de fils de silice réfractaire...
Accéder à la description complète

Tresse en fibre Zetex

Présentation de tresse en fibre Zetex Les cordes et tresses Zetex ® réalisées par torsions de fibres de verre texturées, sont principalement utilisées comme joints d’isolations impliquant de...
Accéder à la description complète
