Tissu en fibre de zircone 2200°C

Les tissus en zircone de type ZYW sont des textiles composés de fibres de zircone stabilisées avec environ 10% en poids d'oxyde d'yttrium et qui offrent une résistance thermique et chimique extrême sous une forme flexible. Parmi tous les matériaux réfractaires de leur catégorie disponibles sur le marché, les tissus de type ZYW présentent la conductivité thermique la plus faible.

Les tissus de type ZYW sont de véritables textiles, fabriqués à l'aide du procédé Zircar^®, lors duquel un tissu organique est converti en une réplique inorganique. Les tissus sont composés de monofilaments continus, interverrouillés mécaniquement pour former une structure tissée.

Les textiles céramiques ZYW sont résistants à des températures jusqu'à 2200°C et peuvent être utilisés comme séparateurs de batterie à haute énergie ainsi que pour l'isolation thermique dans les fours de croissance de cristaux, et la filtration de gaz chauds.

Applications

• Isolation thermique
• Bouclier thermique
• Séparateur de batteries et piles à combustibles
• Filtre pour gaz chauds
• Protection contre la corrosion
• Protection de fils, tubes et tuyaux

Avantages

• Faible conductivité thermique
• Porosité élevée
• Stabilité thermique extrêmement élevée
• Résistance exceptionnelle aux chlorures et carbonates de métal alcalin à l'état fondu jusqu'à 700°C
• Résistance aux hydroxydes de métaux alcalins à des températures allant jusqu'à 230°C
• Résistance aux acides inorganiques à leur point d'ébullition (de courte durée)
• Découpe sur mesure aisée

Résistance chimique

Les tissus Zircar Zirconia^® de type ZYW ont une résistance exceptionnelle :

• aux chlorures et carbonates de métal alcalin à l'état fondu, à des températures pouvant aller jusqu'à 700°C (1300°F),

• aux solutions aqueuses des hydroxydes de métaux alcalins, à des températures pouvant aller jusqu'à 230°C (450°F).

Ces matériaux supportent pendant de courtes durées une exposition à un acide minéral à son point d'ébullition. Cependant, un contact prolongé avec de l'acide phosphorique provoquerait fragilisation et raidissement à cause de la formation de phosphate de zirconium.

Les métaux fondus tels que le cuivre, l'aluminium, le fer, l'acier, etc. ne mouillent pas et engendrent donc peu de changements au niveau de la nature chimique et physique de ces produits, même après de nombreuses heures d'exposition.

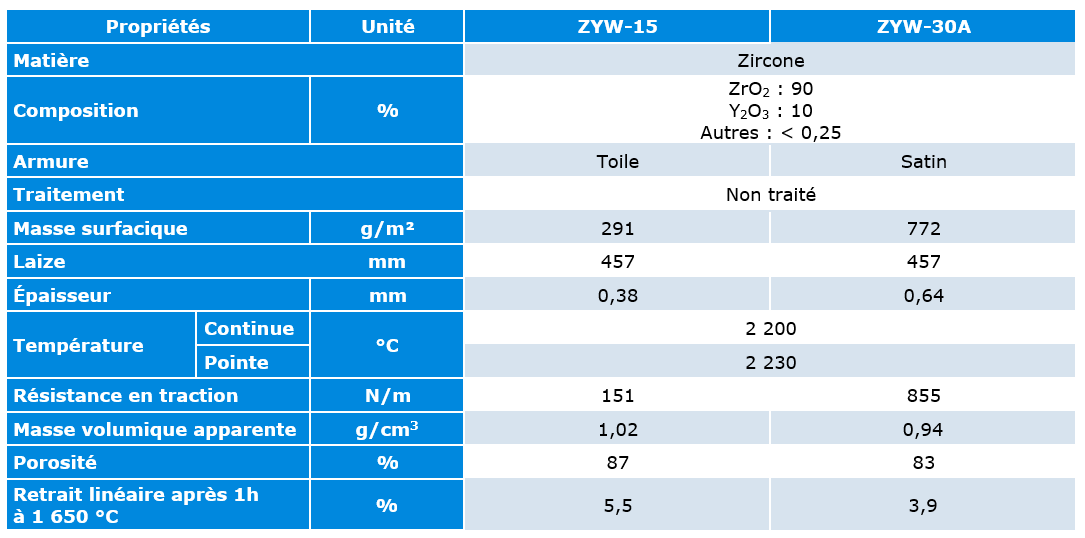

Données techniques

Références et formats disponibles
