Tissus haute température

Présentation des tissus haute température

Final Advanced Materials propose plusieurs gammes de tissus résistants jusqu’à
2 500 °C. Ces tissus sont principalement utilisés pour la confection de protections thermiques, de vêtements de protection, d’isolations de tuyauterie ou encore de barrières et de couvertures antifeu. Différentes largeurs et épaisseurs sont disponibles tout comme des enduits pour certaines références de tissus afin d’améliorer leurs propriétés thermiques et mécaniques.

Applications des tissus

• Isolation thermique
• Rideaux de sécurité
• Joints d’expansion
• Joint d’étanchéité
• Barrière antifeu et contre la chaleur
• Vêtements et équipement de protection (tablier, combinaisons, gants, mitaines, etc.)
• Protection contre les projections d’étincelles et de métal fondu

Comparaison

¹S98 ²S94 ³renfort verre ⁴renfort Inconel^®

¹S98 ²S94 ³renfort verre ⁴renfort Inconel^®

Produits de type de tissu

Z-Tuff^®, jusqu’à 315 °C

Les tissus Z-Tuff^® sont des tissus en fibre de verre enduits de silicone ou de PTFE. Ces traitements permettent non seulement d’augmenter la résistance à l’abrasion du tissu, mais aussi sa résistance aux produits chimiques, à l’humidité et à la chaleur. Disponible en différentes couleurs, le tissu siliconé possède une meilleure résistance aux UV et à l’abrasion que le tissu enduit de PTFE. Cependant, l’enduction PTFE est mieux adaptée à une exposition aux produits chimiques. La température maximale d’utilisation est de 315 °C pour le PTFE et de 260 °C pour le tissu siliconé. Au-dessus de ces températures, seul le tissu de base en fibre de verre subsiste.

Applications

• Gaines isolantes
• Rideaux de soudage
• Face extérieure des équipements de protection


Aramide, jusqu’à 425 °C

Les tissus 100 % para-aramide (Kevlar^®) tissés en armure toile possèdent d’excellentes caractéristiques thermiques. En plus de leurs bonnes propriétés isolantes, ils peuvent atteindre une température de pointe de 425 °C et une température continue de 350 °C. Ils ont également une excellente résistance à la coupure, l’abrasion, la déchirure et aux acides, ainsi que de bonnes propriétés mécaniques. Les tissus sont disponibles en différentes versions (aluminisées, molletonnées, etc.) ce qui les rend particulièrement adaptés pour la confection de vêtements de protection et l’isolation thermique.

Les tissus en 100 % para-aramide (Kevlar^®) tissés en sergé croisé ont deux sergés simples tissés dans des directions différentes. Ces tissus sont principalement utilisés pour le renforcement de vêtements de protection car ils sont particulièrement résistants à haute température (jusqu’à 425 °C) et aux coupures. Des versions enduites (silicone, aluminium, ignifuge, etc.) sont également disponibles.

Le sergé 70 % Panox^® - 30 % Kevlar^® constitue une alternative intéressante aux tissus 100 % aramide. Il est composé d’une fibre polyacrylonitrile oxydée (Panox^®), thermiquement stable. Ce mélange de fibres permet au textile de résister jusqu’à 400 °C en continu et 600 °C en pointe. Il est particulièrement adapté pour la protection contre les étincelles et les projections. Il est principalement utilisé dans la confection de sièges pour l’aviation et le ferroviaire. Une version aluminisée est disponible. En revanche, ses propriétés mécaniques sont plus faibles que celles d’un tissu 100 % para-aramide.

Applications

• Isolation thermique
• Rideaux de sécurité
• Gants antifeu résistants à la chaleur
• Vêtements et équipements de protection (feu et coupe)
• Tabliers

Z-Flex^®, jusqu’à 540 °C

Les tissus Z-Flex^® se composent d’une base en tissu de verre et d’une enduction aluminium qui garantissent une bonne résistance à la flamme et aux projections de métaux en fusion. De plus, ils réfléchissent jusqu’à 95 % de la chaleur radiante qui peut atteindre 1 650 °C, soit une température de contact de 175 °C. Le tissu de verre quant à lui résiste à 540 °C en continu.

Il existe deux principaux types de tissus Z-Flex :

Z-Flex^® : Tissu en fibre de verre texturisée Zetex^®

Quatre produits de la gamme Z-Flex^® sont composés d’une base de tissu en fibre Zetex^® texturisée avec un revêtement de protection. Leur utilisation permet d’améliorer l’isolation thermique et la protection contre les chaleurs extrêmes.

• Z-Flex^® A-302 : Le plus léger. Haute capacité d’isolation thermique. Tissu avec revêtement de protection PTFE (eau, huile) qui augmente la résistance à l’abrasion.

• Z-Flex^® A-601 : Le plus économique. Masse surfacique moyenne, haute capacité d’isolation thermique, excellente flexibilité. Tissu Zetex^® texturisé avec revêtement de protection PTFE (eau, huile) qui augmente la résistance à l’abrasion.

• Z-Flex^® A-801 : Le plus épais (1,22 mm) avec un revêtement en aluminium. Isolation et protection optimales. Meilleure protection contre la convection thermique, les étincelles et projections de métaux en fusion.

• Z-Flex^® A-802 : Dérivé du A-801 (revêtement en aluminium), il est plus fin pour une masse surfacique équivalente. Meilleure protection contre la chaleur radiante et capacité d’isolation élevée.

Z-Flex^® : Tissu en fibre de verre non texturisée

Les produits de la gamme Z-Flex^® sont composés d’une base de tissu de verre en filament continu pour mieux s’adapter à toutes les applications. Ces tissus sont plus économiques, plus légers et permettent une plus grande liberté lors de leur manipulation et installation.

• Z-Flex^® F-407 : Tissu de revêtement résistant, fin, léger, économique. Performance équivalente à la rayonne. Revêtement de protection PTFE (eau, huile) qui augmente la résistance à l’abrasion.

• Z-Flex^® F-628 : Le plus léger. Tissu de filament continu, fibre E. Protection à la chaleur radiante équivalente aux tissus plus épais, résistance à 550 °C en continu du tissu.

• Z-Flex^® F-781 : Le plus confortable, avec résistance à la perforation et déchirure optimale. Tissu de revêtement endurant. Tissu satin de filament continu, fibre E.

Ces produits performants sont déclinés avec d’autres médias textiles comme la rayonne et l’aramide, en version aluminium respirant ou encore en multicouche pour la réalisation d’EPI.

Applications

• Systèmes et équipements de protection antifeu
• Vêtements de protection antifeu
• Équipement industriel de sécurité
• Systèmes d’isolation
• Barrières antifeu et résistantes aux hautes températures
• Équipement à application automobile
• Fabrications sur-mesure

Z-Fil^®, jusqu’à 540 °C

Les tissus Z-Fil^® sont tissés à partir de filaments de verre continus. Léger, flexible et à haute température, ce tissu est particulièrement adapté pour les applications à haute température. Différentes versions sont disponibles avec armures, enduits ou traitements particuliers afin de s’adapter à tous les besoins. Les tissus Z-Fil^® sont plus légers et plus économiques que le tissu Zetex^®.

Applications

• Filtration haute température
• Face extérieure des barrières thermiques
• Isolation

Les produits Z-Fil^® peuvent être traités et enduits acrylique afin de réaliser la gamme de couverture pour la soudure Z-Shield^®. Ces produits existent en différents coloris afin de faciliter l’identification, et en différents grammages afin de s’adapter aux contraintes de tous les types d’industries.

Basalte, jusqu’à 700 °C

Les tissus en fibres de basalte sont utilisés pour des applications de protection, telles que les barrières antifeu. Ils ne fondent pas lors du contact avec la flamme et résistent à des températures continues de –260 °C à 700 °C. Leur manipulation reste souple et facile, bien qu’ils perdent leurs propriétés mécaniques lorsqu’une tension trop importante est appliquée, menant alors à leur rigidification. Ils sont plus lourds mais moins cher que le carbone, et surpassent les tissus en fibre de verre en termes de propriétés thermiques et mécaniques. Les tissus en fibres de basalte sont très prisés dans l’industrie automobile et servent principalement à l’isolation des tuyaux d’échappement et la protection des éléments moteurs. Les versions enduites sont idéales pour une application de barrière antifeu alors que les versions non-enduites sont souvent utilisées comme matrice dans la fabrication de composites.

Applications

• Systèmes d’échappement
• Isolation thermique (tuyauterie)
• Isolation électrique

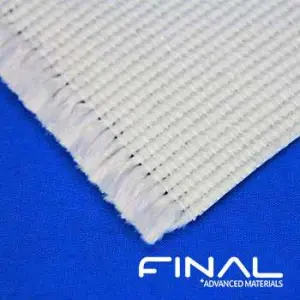

Zetex^®, jusqu’à 700 °C

Réalisés à partir de fibres de verre texturées, les tissus Zetex^® possèdent des propriétés thermiques et isolantes exceptionnelles. Leur composition à partir de matériaux inorganiques ne présente pas de risque pour la santé. Ils s’utilisent à une température continue de 540 °C, résistent à une température de pointe de 700 °C et tiennent jusqu’à – 73 °C. Ils se démarquent aussi par leurs excellentes résistances diélectrique, chimique et mécanique, laquelle surpasse celle de l’acier à diamètre égal.

Il existe plusieurs versions renforcées du tissu Zetex^® : par exemple Zetex^® Steel a un renfort d’acier ce qui augmente sa résistance et sa durée de vie. De plus, de nombreuses possibilités d’enduction sont réalisables (silicone, PTFE, etc.).

Applications

• Joints
• Compensateurs
• Réflecteurs thermiques
• Rideaux
• Couvertures
• Vêtements de protection

ZetexPlus^®, jusqu’à 1 095 °C

Réalisés à partir de fibre de verre texturée, les tissus ZetexPlus^® possèdent des propriétés thermiques et isolantes exceptionnelles. Leur composition à partir de matériaux inorganiques ne présente pas de risque pour la santé. Ils s’utilisent à une température continue de 815 °C lorsqu’ils sont enduits d’une couche de vermiculite. Ce traitement typique des produits ZetexPlus^® permet d’améliorer les propriétés des tissus Zetex^®, notamment la résistance à l’abrasion, mais surtout la résistance thermique jusqu’à 1 095 °C. Les tissus ZetexPlus^® se démarquent aussi par leur tenue au froid (jusqu’à – 73 °C) et leur excellente résistance diélectrique, chimique et mécanique, laquelle surpasse celle de l’acier à diamètre égal.

Applications

• Joints
• Compensateurs
• Réflecteurs thermiques
• Rideaux
• Couvertures
• Vêtements de protection

Silicate, jusqu’à 1 200 °C

Les tissus en fibre de silicate sont inorganiques et ne contiennent pas de substances toxiques (sans amiante) ou irritantes. Leurs bonnes propriétés thermiques et mécaniques en font d’excellentes solutions de remplacement aux produits à base d’amiante. Avec un diamètre de 6 à 9 μm, les fibres ne représentent aucun danger pour la santé. En plus d’être d’excellents isolants thermiques de faible densité, les tissus en fibre silicate sont ignifuges et possèdent un faible coefficient de dilatation thermique, même à très haute température. Ils résistent très bien aux agents chimiques, en particulier aux acides, et aux radiations. À titre de comparaison, les textiles à base de fibre de silicate ont une meilleure tenue aux hautes températures que ceux en fibre biosoluble.

Les tissus S98 sont composés à plus de 98 % de silice. Ils sont adaptés à des applications haute température allant jusqu’à 1 200 °C.

Les tissus S94 contiennent plus de 94 % de SiO₂ et font d’excellents isolants thermiques jusqu’à 1 100 °C.

Applications

• Couverture de protection contre les éclaboussures de métal et les étincelles
• Rideau de protection
• Protection thermique
• Composant pour la confection de vêtements de protection

Fibre biosoluble, jusqu’à 1 200 °C

La fibre biosoluble est un matériau d’isolation non-cancérigène. Elle constitue une excellente alternative à l’amiante, à la céramique et à la fibre de roche dont elle est entièrement dépourvue. Cette composition la rend mieux soluble par les liquides physiologiques notamment dans les alvéoles pulmonaires, ce qui facilite son élimination par l’organisme. Elle conserve néanmoins d’excellentes qualités d'isolation thermique et de protection contre le feu. Nos produits en fibre biosoluble sont renforcés verre (650 °C) ou acier réfractaire (1 050 °C). Les tissus en fibre biosoluble sont disponibles en 2 et 3 mm d’épaisseur. Lors de leur production, ils sont traités thermiquement afin de limiter les fibres volantes et la poussière.

Applications

• Isolation de tuyaux
• Joints d’expansion
• Confection de protections thermiques

Alumine, jusqu’à 1 300 °C

L’alumine, aussi appelée oxyde d’aluminium, est une poudre blanche très stable aux agressions chimiques. Final Advanced Materials propose des tissus composés de plus de 72 % de fibre d’alumine, résistant jusqu’à 1 200 °C en continu et 1 300 °C en pointe. Ces tissus ne contiennent pas de substance toxique, d’amiante ou de bore. Ils ne sont pas irritants et ne dégazent pas pour un usage plus sûr.

Applications

• Couverture de protection contre les éclaboussures de métal et les étincelles
• Calorifugeage de tuyauterie
• Calorifugeage de vannes, brides, turbines et chaudière
• Joints d’expansion
• Protection thermique

Céramique, jusqu’à 1 700 °C

Les tissus céramiques à base d’alumine 080-0400 sont principalement utilisés dans l’isolation et les barrières antifeu. Leur composition varie dans leur taux d’alumine (Al₂O₃) et peut affronter des températures continues jusqu’à 1 370 °C. Les propriétés thermiques des tissus surpassent la plupart des matériaux, tels que l’aramide, le verre ou la silice. Ces tissus céramiques sont particulièrement adaptés comme barrière thermique. Une version traitée thermiquement est aussi disponible. Elle limite les irritations lors d’applications confectionnées, les fibres volantes et la quantité de fumée générée lors de l’exposition aux hautes températures.

Applications

• Barrière antifeu
• Bouclier thermique
• Joint d’isolation
• Joint d’expansion
• Isolation thermique
• Matrice dans la fabrication de composites
• Rideau et doublure

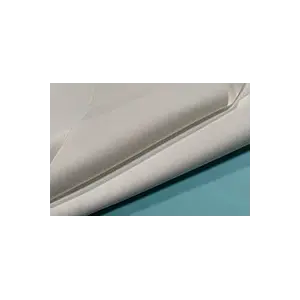

Zircone, jusqu’à 2 200 °C

Le tissu en fibre de zircone ZYW est un textile céramique créé grâce au processus unique de la société Zircar Zirconia Inc. Sa composition en fibres de zircone stabilisées avec environ 10 % en poids d'oxyde d'yttrium garantit une résistance thermique et chimique extrême sous une forme flexible. Les tissus ZYW présentent la conductivité thermique la plus faible de tous les matériaux réfractaires de même catégorie disponibles sur le marché. Véritables textiles fabriqués à l'aide du procédé Zircar^®, ils sont issus d’un tissu organique converti en réplique inorganique. Les tissus sont composés de monofilaments continus, interverrouillés mécaniquement pour former une structure tissée.

Les tissus céramique ZYW sont résistants jusqu'à 2 200 °C et peuvent être utilisés dans la séparation de batteries à haute énergie, l’isolation thermique des fours de croissance de cristaux, et la filtration de gaz chauds.

Applications

• Isolation thermique
• Bouclier thermique
• Séparateur de batteries et piles à combustibles
• Filtre pour gaz chauds
• Protection contre la corrosion
• Protection de fils, tubes et tuyaux

Traitements et enductions Newtex

En plus des versions standard à base de vermiculite ou avec lamination d’aluminium, typiques des produits Newtex, des traitements et enductions supplémentaires permettent d’augmenter leurs propriétés mécaniques ou physiques :

• Couleur : rouge, bleu ou orange.

• Nettoyage thermique (HC) : traitement haute température pour supprimer les fibres cassées, les restes de liant et de lubrifiant et réduire la génération de fumée ou de fibres volantes.

• Enduit monoface (FAB) : enduit acrylique appliqué sur un côté du tissu afin de le stabiliser dimensionnellement et d’augmenter sa résistance à l’abrasion.

• Enduit double-face (RT) : enduit acrylique appliqué sur les deux côtés du tissu afin de le stabiliser dimensionnellement et d’augmenter sa résistance à l’abrasion, mais aussi de limiter les irritations au contact de la peau.

• Enduit imperméabilisant (OWR) : enduit augmentant la résistance du tissu à l’huile, à l’eau et à l’abrasion.

• Enduit réhumidifiant (RW) : enduit inorganique permettant au textile d’être appliqué et modelé directement sur site.

Les grandeurs physiques de cette documentation sont données à titre indicatif et ne représentent en aucun cas un engagement contractuel. Merci de consulter notre service technique pour tout renseignement complémentaire.
