ZYF Zirkonfasern Filze 2.000°C

Filze aus ZYF Zirkonfasern, bis 2.000 °C

Die Produkte aus Zirkonfaser von Zircar Zirconia Inc. haben von allen, auf dem Markt erhältlichen hitzebeständigen Faserprodukten die geringste Wärmeleitfähigkeit. Ihre maximale Nutzungstemperatur beträgt 2.200 °C, sie beginnt bei 2.500 °C zu schmelzen (je nach Produkt).

Die Zirkonfasertypen ZYF-50, ZYF-100 und ZYF-150 bestehen zu 100 % aus Yttriumoxid-stabilisierten Zirkonfasern mit einem Durchmesser von 4 bis 6 µm, die mechanisch miteinander verbunden sind. Diese Filze bestehen zu 100 % aus anorganischen Fasern und enthalten kein Bindemittel. Sie unterliegen keinem Phasenübergang bei Temperaturwechsel und sind sehr leistungsfähige Wärmeisolatoren.

ZYF Produkte sind entwickelt für den Einsatz in hochkorrosiven Umgebungen und hohen Temperaturen. Diese Materialien eignen sich ebenfalls für stark oxidierende und reduzierende Umgebungen. Sie reagieren nicht auf alkalische Dämpfe, Salze oder konzentrierte heiße Lösungen. Die Filze werden durch die meisten Schmelzmetalle nicht nass.

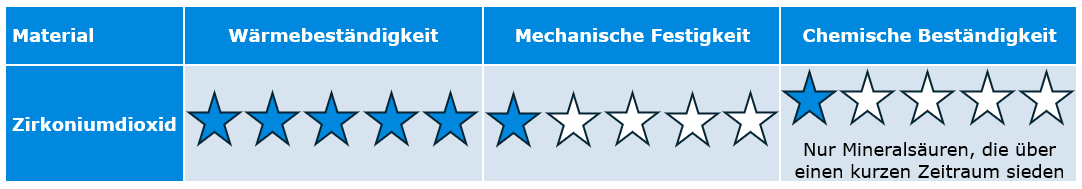

Allgemeine Merkmale von Zirkon Filze

ZYF-50, ZYF-100 und ZYF-150:

Hocheffiziente Wärmedämmung auch über 1.930 °C
Schläuche bis zu 1.350 °C
Geringe Entgasung und Kontamination bei sehr hohen Temperaturen
Leichte und poröse Struktur
Niedrige Wärmeleitfähigkeit
Hoch feuerfest
Geringe Wärmespeicherung
Extrem hohe thermische Stabilität
Beständig gegen korrosive, oxidierende und reduzierende Umgebungen

Es sind polymerbeschichtete Versionen erhältlich, die mit anorganischen Pulvern gefüllt oder mit anorganischen Kolloiden behandelt sind, um sie mit besonderen Eigenschaften anzureichern: ZYF-100A, ZYF-A2.13, ZYF-S.75G und ZYF-Z1.5G.

Anwendungsgebiete von Zirkon Filze

Kristallzüchtungsanwendungen
Wärmeisolierung und Puffer sowie als Plattform für die Iridiumrückgewinnung
elektrolytischer Zellseparator in Batterien und Brennstoffzellen
Trägermaterial bei der Pulvermetallsinterung
Trägermaterial bei Kontakt mit Quarzglas bei Schmelz- und Heißarbeiten
Isolierung für Vakuumöfen und Hersteller von heißisostatischen Pressen

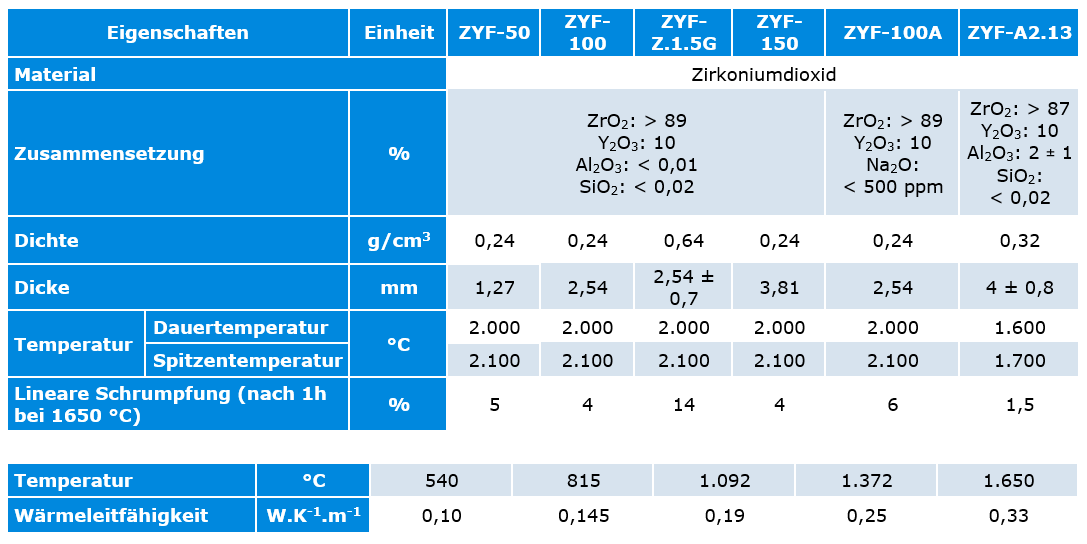

Technische Daten von Zirkon Filze

Eigenschaft	Einheit	ZYF-50	ZYF-100	ZYF-100A	ZYF-150	ZYF-A2.13	ZYF-S.75G	ZYF-Z1.5G
Zusammensetzung	Gew. %	ZrO₂* +Y₂O₃: 99+ Al₂O₃: <0,01 SiO₂: <0,02	ZrO₂* +Y₂O₃: 99+ Al₂O₃: <0,01 SiO₂: <0,02	ZrO₂* +Y₂O₃: 99+ Al₂O₃: <0,01 SiO₂: <0,02 Na₂O: <500 ppm	ZrO₂* +Y₂O₃: 99+ Al₂O₃: <0,01 SiO₂: <0,02	ZrO₂* +Y₂O₃: 97+ Al₂O₃: 2±1 SiO₂: <0,02	ZrO₂* +Y₂O₃: 56+ Al₂O₃: <0,01 SiO₂: 43	ZrO₂* +Y₂O₃: 99+ Al₂O₃: <0,01 SiO₂: <0,01
Dicke	mm	1,27	2,54	2,54	3,81	4,06 ±0,89	2,54 ±0,76	2,54 ±0,76
Schüttgutporosität	%	96	96	96	96	94	88	89
Dichte	g/cm³	0,24	0,24	0,24	0,24	0,32	0,48	0,64
Zugfestigkeit	g/cm	107	286	714	357	1.250	304	196
Oberflächengewicht	g/cm²	342	635		1.123	1.025	1.074	1.514
Schmelzpunkt	°C	2.593	2.593	2.593	2.593
Dauertemp. Beständigkeit	°C	2.000	2.000	2.000	2.000	1.600	1.600	2.000
Druckfestigkeit bei 10 %	Psi	3	3		5	13	1	13
Biegedurchmesser	mm	6,35	19,05	19,05	76,20	914,40	50,80	304,8
Spezielle Wärme bei 93 °C	J.kg^-1.K^-1	544	544	544	544	-	-	-
Spezielle Wärme bei 2.371 °C	J.kg^-1.K^-1	754	754	754	754	-	-	-
Dampfdruck bei 1.371 °C	Torr	8 x 10^-12	8 x 10^-12	8 x 10^-12
% Schrumpfung nach 1 Std. bei 1.679 °C	%	5	4	6	4	1,5	5	14

*1 - 2 Gew.-% Hafniumoxid sind natürlich in Zirkonoxid enthalten und beeinträchtigen die Leistung nicht.

Art.-Nr. und verfügbare Größe von Zirkon Filze

Zircar Art.-Nr.	Final Art.-Nr	Name	Größe (mm)
CA001	225-0100	ZYF-50	457 x 610
CB001	225-0110	ZYF-100	457 x 610
CB047	225-0111	ZYF-100	457 x 686
CBA01	225-0120	ZYF-150	305 x 457
CBA03	225-0119	ZYF-150	457 x 610
CB048	225-0113	ZYF-100A	457 x 610
CB039	225-0121	ZYF-A2.13	216 x 406 x D 4
CB050	225-0114	ZYF-A2.13	406 x 406 x D 4
CB008	225-0122	ZYF-S.75G	457 x 610 x D 2,54
CB036	225-0115	ZYF-Z.1.5G	457 x 610 x D 2,54

Die physikalischen Größen in dieser Dokumentation sind unverbindliche Richtwerte. Bitte wenden Sie sich für weitere Informationen an unsere technische Abteilung.
