Hochtemperatur-Epoxidharz

Die Epoxide von Cotronics^®

Diese Spezialprodukte, darunter das Hochtemperatur-Epoxidharz der Marke Cotronics^®, werden nach gemeinsamen Methoden auf Basis allgemeiner Prinzipien spezifiziert und hergestellt, aus denen sich ihre Ähnlichkeiten ergeben. Sie unterscheiden sich voneinander durch:

• die Anzahl der Komponenten (1 oder 2)

• etwaige zusätzliche Füllstoffe

• ihre Polymerisation, bei Raumtemperatur oder Vorwärmen (bis zu 120 °C)

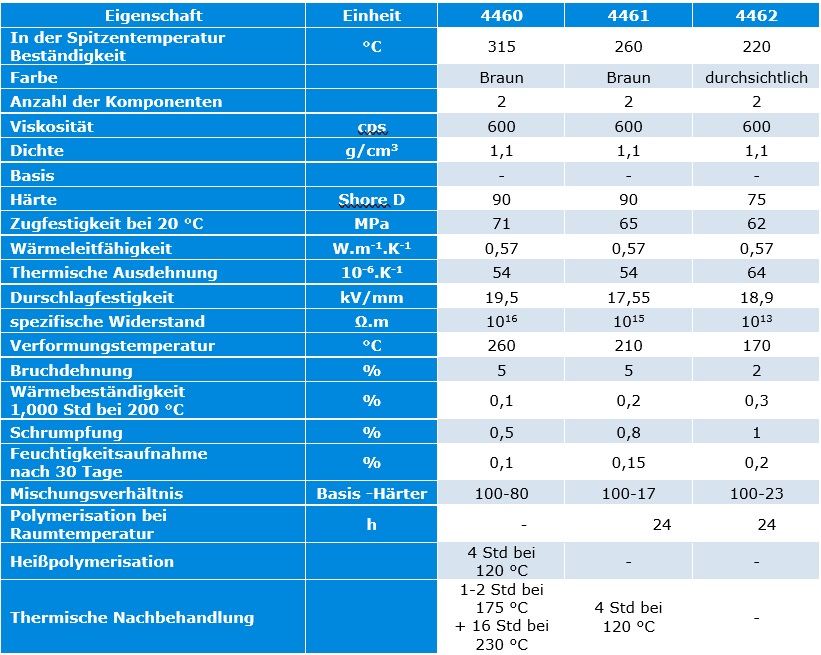

Hochtemperatur-Epoxidharz

Duralco^® 4460 - 4461

Die niedrig viskosen Duralco^®-Harze sind die flüssigste Formulierung der Cotronics^®-Polymersysteme.

Sie besitzen physikalische Eigenschaften, eine mechanische Festigkeit, eine Temperaturbeständigkeit und eine chemische Stabilität, die sich für eine Vielzahl von technischen Verklebungen eignen.

• Wird in dünnen Schichten aufgetragen
• Versiegelt poröse Materialien
• Durchdringt die feinsten Raster
• Schafft eine schützende Beschichtung

Duralco^® 4460

Dauereinsatz bis zu 280 °C

Ein Zweikomponentensystem mit niedriger Viskosität, das zum Imprägnieren, Härten, Gießen usw. verwendet werden kann.

Es kann als Bindemittel verwendet werden; es ist ein Grundprodukt, das jeder Nutzer mit Füllstoffen versehen kann, um unterschiedliche Eigenschaften zu erzielen. Es kann auch als sehr dünner Film (15 µ) aufgetragen werden, mit einer Ausreißfestigkeit zu 140 kg/cm². Duralco^® 4460 ist ein vielseitiges Harz.

Anwendungen

• Verklebung eines Transducers mit einer 12 µm dünnen Schicht, Scherfestigkeit bei 200 °C = 640 kg/cm²
• Imprägnierung eines technischen Textilteils zur Herstellung eines Antennenträgers
• Imprägnierung eines Verbundwerkstoffes für eine Anwendung in der Luft- und Raumfahrt

Duralco^® 4461

Dauereinsatz bis zu 260 °C

Dieses Harz bietet eine unübertroffene Verarbeitungsfreundlichkeit dank des exklusiven Cotronics^®-Polymersystems. Es besitzt eine außergewöhnliche Beständigkeit gegen Chemikalien, Feuchtigkeit, hohe Temperaturen und elektrische Einflüsse.

Frei von Lösungsmitteln und flüchtigen Substanzen, ausschließlich aus festen Bestandteilen bestehend, die nur im richtigen Verhältnis gemischt werden müssen, ermöglicht dieses Harz nach der Aushärtung bei Raumtemperatur ultradünne Klebeverbindungen sowie Verkapselungen und Beschichtungen fast ohne jegliche Dicke. Der Klebefilm kann bis zu 1/100 mm dünn sein.

Ein ideales Produkt für den Schutz, die Imprägnierung von Oberflächen und die Erstellung ultradünner Linien, das besonders für den Einsatz in der Elektronik geeignet ist, wenn ein bis 260 °C beständiges Epoxid erforderlich ist. Es erweitert somit die exklusive Cotronics^®-Reihe um ein sehr einfach zu verarbeitendes Epoxidharz, das keinen doppelten oder dreifachen Aushärtezyklus erfordert.

Haftet hervorragend auf Metallen, Keramik, Glas und den meisten Kunststoffen.

Anwendungen

• Verkapselung eines Kabelendes (bestehend aus 3000 Lichtwellenleitern) in einem Metallstecker
• Schutz von optischen Komponenten vor Feuchtigkeit, insbesondere in Signalverstärkern

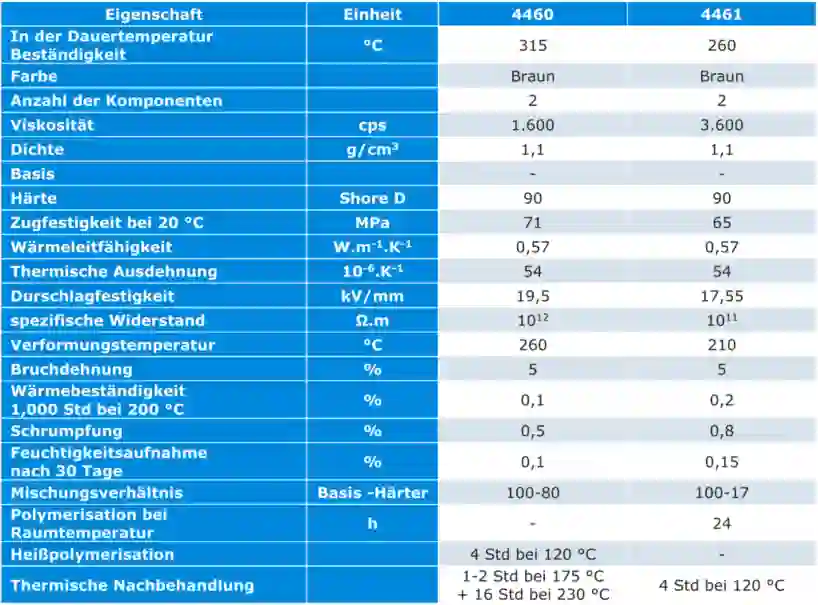

Duralco^® 4463 - 4525 - 4535 - 4700 - 4703

Duralco^® 4463

Harz mit geringer Wärmeausdehnung, hitzebeständig bis max. 260 °C

Durch die Kombination der exklusiven Cotronics^®-Harze mit speziell gefüllten Härtern erhalten wir einen Hochtemperaturklebstoff mit einer ausgezeichneten chemischen, elektrischen und Feuchtigkeitsbeständigkeit.

Das Duralco^® 4463 zeichnet sich durch eine sehr gute Haftung auf den meisten Gläsern, Keramiken, Metallen und Kunststoffen aus. Dieses Harz kombiniert Stabilität bei hohen Temperaturen, Temperaturwechselbeständigkeit und eine sehr gute mechanische Festigkeit mit einer sehr geringen Schwindung.

Dieser Klebstoff mit sehr geringer Ausdehnung (bis zu zweimal geringer als die von Standardharzen) eignet sich besonders für das Kleben und Formen von elektronischen Verbindungen, für das Verkleben von Glasfasern und für das Fügen optischer Komponenten.

Duralco^® 4525

Maschinell bearbeitbares Harz, hitzebeständig bis max. 260°C

Dieses Harz polymerisiert bei Raumtemperatur und zeichnet sich besonders durch seine hohe Feuchtigkeitsstabilität und den sehr geringen Härtungsschwund aus. Das Harz wird zum Kleben, Imprägnieren oder Beschichten verwendet.

Duralco^® 4525 hat eine geringe Polymerisationsschrumpfung, garantiert eine perfekte Haftung und verfügt über hervorragende elektrische Eigenschaften. Es kann maschinell bearbeitet werden. Dieses System besitzt eine außergewöhnlich gute Beständigkeit gegen Lösungsmittel und Chemikalien.

Intensive Tests in Salz-, Schwefel- und Phosphorsäuren haben seine Korrosionsbeständigkeit bewiesen. Dieser Klebstoff mit hoher Viskosität eignet sich für eine Vielzahl von Anwendungen, z. B.: in Messkammern von chemischen Reaktoren, Motoren und Messgeräten.

Seine ausgezeichnete Beständigkeit gegen Mineralölprodukte, Witterungseinflüsse und verschiedene Korrosionen machen es zu einem spezifischen Harz für Anwendungen in der Automobilindustrie und in der Luft- und Schifffahrt. Für Automotive-Anwendungen existieren speziell angepasste und qualifizierte Versionen.

Anwendungen

• Verklebung von Dehnungsmessstreifen, Thermoelementen und verschiedenen Sensoren.
• Wird zur Reparatur von Glasfasertanks verwendet, in denen hochkonzentrierte Säuren gelagert werden: Salzsäure bis 36 %, Phosphorsäure bis 29 %, Schwefelsäure bis 65 %, Salpetersäure bis 70 %. Die meisten anderen getesteten Epoxidharze zersetzen sich innerhalb von 24 Stunden.
• Schutzverklebung aus Kohlenstoff in Bremssystemen von Flugzeugfahrwerken.
• Unabhängig von einer Polymerisation bei Raumtemperatur innerhalb von 24 Stunden kann diese durch Erhitzen der beiden Komponenten beschleunigt werden.

Duralco^® 4535

Flexibles Harz, sehr gute Vibrationsbeständigkeit, hitzebeständig bis max. 230 °C

Ein Zweikomponenten-Epoxidkleber mit hoher kolloidaler Kapazität, der mechanisch belastbar ist und den Vorteil hat, dass er innerhalb von 24 Stunden bei Raumtemperatur polymerisiert. Diese Polymerisation kann jedoch durch ein geeignetes Erhitzen beschleunigt werden.

Das Duralco^® 4535 ist temperaturschockbeständig und blättert nicht ab. Seine gute Flexibilität, die geringe Schwindung und die hervorragende Dielektrizitätskonstante eröffnen ihm ein breites Anwendungsfeld und insbesondere in allen Systemen, die Vibrationen ausgesetzt sind.

Duralco^® 4535 kommt in der Automobil- und Elektroindustrie, in Messinstrumenten, Motoren, chemischen Analysegeräten usw. zur Anwendung.

Anwendungen

• Der Klebstoff Duralco^® 4535 wird erfolgreich für das Fügen von Stahl und Verbundmaterial eingesetzt. Bei dem Verbundwerkstoff handelte es sich um eine Verbindung von Phenol-, Polyester- und Graphitharz.
• Montage einer Reihe von Magneten auf einer Struktur

Duralco^® 4700

Sehr starke Haftung bis max. 315°C

Dieses Harz besitzt die höchste kolloidale Kapazität bei hohen Temperaturen. Das Epoxid Duralco^® 4700 garantiert eine außergewöhnliche Hitzebeständigkeit dank eines Rasters aus anorganischen und organischen Polymeren.

Der Klebstoff Duralco^® 4700 ist einfach und sicher in der Anwendung. Die beiden Komponenten brauchen nur vermischt und zusammen 4 Stunden auf 120 °C erhitzt werden. Ein Entgasungszyklus von 1 bis 2 Stunden bei 175 °C wird für Anwendungen empfohlen, die ein internes Harz bei hohen Temperaturen erfordern. Es ist geruchlos und enthält weder Lösungsmittel noch giftige Gase.

Es haftet hervorragend auf Metallen, Keramik, Glas und den meisten Kunststoffen. Sein elektrischer Widerstand ist extrem und wird auch bei hohen Temperaturen garantiert. Seine mechanische Festigkeit, Temperaturbeständigkeit und chemische Stabilität eröffnen ihm zahlreiche Anwendungen für industrielle Verklebungen in der Automobil-, Elektro-, Luftfahrt-, Laborindustrie usw. Durch seine ausreichende Strahlungsbeständigkeit eignet sich das Duralco^® 4700 für spezielle Verbindungen in der Atomindustrie.

Der Klebstoff Duralco^® 4700 ist die Universalreferenz für Strukturverklebungen bei hohen Temperaturen.

Anwendungen

• Schutzharz für Stecker. Hitzeschild und Barriere gegen Feuchtigkeit und Schimmel
• Reparatur von Rissen in Hydrauliksystemen aus Stahl, die bei hohen Temperaturen und hohem Druck arbeiten (z.B. 250 °C - 1450 N/mm²)
• Abdichtung von Thermoelementen an elektrischen Widerständen
• Halt von Dehnungsmessstreifen auf verschiedenen Substraten

Duralco^® 4703

Ultrahochtemperaturharz, max. 343 °C

Dieses Harz hat außergewöhnliche Eigenschaften dank eines gemischten, organisch-anorganischen Polymers. Eine besondere Kombination von Keramikpulvern sorgt für eine hervorragende Maßhaltigkeit bei hohen Temperaturen und garantiert eine sehr geringe Feuchtigkeitsaufnahme.

Haftet hervorragend auf Metallen, Keramik, Glas und den meisten Kunststoffen. Seine mechanische Festigkeit, Temperaturbeständigkeit und chemische Stabilität eröffnen ihm zahlreiche Anwendungen für technische Verklebungen.

Dieses Produkt erlaubt eine Verwendung an der Temperaturgrenze von Epoxidklebern.

Anwendungen

• Verkleben von Metallteilen mit einer Haftfestigkeit von 20 MPa (noch über 8 MPa bei 260 °C)
• Behält mehr als 85 % Zugfestigkeit nach 1.000 Stunden bei 260 °C
• Abdichtung von Thermoelementen in korrosiven Umgebungen über 280°C

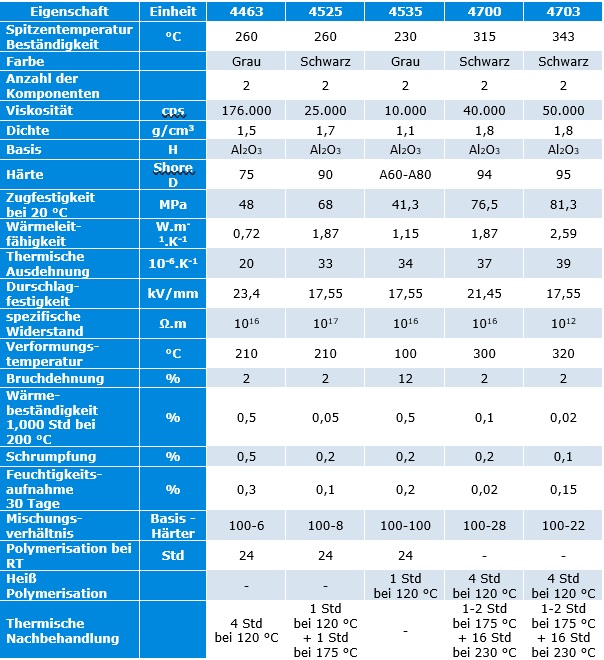

Technische Daten

Duralco^® 4400 - 4420 - 4537 - 4538 - 4540 - NM25 - S5H13

Duralco^® 4400

Wärmeleitend für eine Verwendung bis 260 °C

Ausgezeichneter Wärmeleiter. Es handelt sich um ein Zweikomponentensystem, das bei Raumtemperatur aushärtet und perfekt auf Metall, Glas und Keramik haftet.

Da es flexibel ist, wird dieses Harz als Verbindung oder Isolierung zwischen zwei Metallen mit unterschiedlichen Ausdehnungskoeffizienten empfohlen. Es wird oft für die Herstellung von Wärmetauschern für elektrische oder elektronische Bauteile verwendet.

Duralco^® 4420

Einkomponentenharz für den Einsatz bis 230 °C

Einkomponentenharz mit guter Haftung auf Metall, Glas und Keramik, aber auch auf Kunststoffen und Glimmer.

Es ermöglicht die Verbindung von Materialien mit unterschiedlichen Strukturen und bietet gute dielektrische Eigenschaften. Eine für derartige Harze einzigartige thixotrope Basis, vermeidet Tropfenbildung bei vertikalen Verklebungen.

Das Duralco^® 4420 ist beständig gegen Lösungsmittel, Mineralölprodukte, Schmiermittel und die meisten Chemikalien. Dieses Harz wird für Verklebung von technischen Verbundwerkstoffen wie Glas-Epoxid, Polyamid-Epoxid und Phenol-Glimmer empfohlen.

Dieser Einkomponenten-Klebstoff, der weder dosiert noch angemischt werden muss, ist für automatisierte industrielle Anwendungen bestimmt. Die Polymerisation erfolgt durch eine chemische Reaktion um 100 °C innerhalb einer Stunde.

Duralco^® 4537

Schnell härtendes Harz, Verwendung bis 230 °C

Das Gemisch aus Harz und Härter zu gleichen Teilen ist nach 24 Stunden trocken.

Der neue Cotronics^®-Katalysator verleiht ihm eine hohe Hitzebeständigkeit. Eine Metall-Metall-Verbindung kann nach einigen Stunden 210 kg/cm² standhalten.

Ein einzigartiges System, das die Eigenschaften von Epoxidharz mit einer hohen Temperaturbeständigkeit verbindet, jedoch ohne die Nachteile von Harzen, insbesondere ohne deren Geruch. Sein schnelles Aushärten macht es für Wartungs- und Reparaturarbeiten beliebt. Es wird auch für Beschichtungen, zum Formen und Umspritzen empfohlen, wenn eine sehr gute Haftung erforderlich ist: Luft- und Raumfahrt, Elektronik, Automobilindustrie, Bau ...

Das sehr aktive Duralco^® 4537 kann in sehr kleinen Mengen zubereitet werden, von 5 bis 50 g.

Duralco^® 4538

Anpassbare Flexibilität, Einsatz bis 230 °C

Das superflexible Epoxid bietet eine hohe Oberflächenspannung und haftet auf Kunststoffen, Metallen, Glas, Zytel^® und Victrex^®, Teflon^®, sulfonierten Polyphenolen, Polycarbonaten, Phenolderivaten, Nylon usw.

Es handelt sich um ein bei Raumtemperatur härtendes Zwei-Komponenten-System. Es wird kommt in der Elektronik, der Instrumentierung und in Transformatoren zum Einsatz, und zwar sowohl in der Entwicklung als auch in der Produktion und der Wartung.

Dieses Produkt ist ideal, wenn Flexibilität bei hohen Temperaturen gefordert ist. Durch die Wahl des geeigneten Mischungsverhältnisses können Sie die Flexibilität optimal an Ihr Projekt anpassen.

Die Formulierung „B“ ist ein guter Ausgangspunkt, da sie für viele gängige Fälle geeignet ist. Wenn das Produkt flexibler sein soll, Temperaturschocks und Vibrationen standhalten muss oder wenn die zu verklebenden Materialien unterschiedlich sind, verwenden Sie die Formulierungen „C“ oder „D“. Die Formulierung „A“ wird bevorzugt, wenn der gewünschte Verbundwerkstoff starrer sein soll. Es können auch dazwischen liegende Werte verwendet werden, die Ergebnisse variieren dann entsprechend.

Anwendungen

• Verkleben von Zytel^® 101, Victrex^®, sulfonierten Polyphenolaten, Polycarbonaten, Phenolpolymeren, Nylon usw. sowie einer ganzen Reihe von Materialien, die als schwer zu verkleben gelten (A, B, C, D).
• Eine Verklebung von Teflon^® (Verkleidung) auf Keramik hält Zyklen zwischen -75 °C und 235 °C stand (Formulierung B).
• Die Versiegelung eines Glasfensters auf einem Bronzerahmen mit 12 cm Durchmesser unter Verwendung der Formel C ermöglicht einen Einsatz von -75 °C bis +235 °C.
• Die Formulierung „B“ schützt empfindliche elektronische Baugruppen vor starken Temperaturschocks.

Duralco^® 4540 OD

Aluminiumgefülltes wärmeleitendes Harz, Einsatz bis 260 °C

Dieses Harz härtet bei Raumtemperatur aus, aber sein Aluminiumfüllstoff erhöht die Temperaturbeständigkeit auf 260 °C im Dauerbetrieb. Es hat hervorragende Klebeeigenschaften, ist ein perfekter Wärmeleiter und hält Temperaturschocks stand.

Duralco^® 4540 OD ist maschinell bearbeitbar, erlaubt die verschiedensten Verbindungen und eignet sich auch zum Verschließen von Rissen und Sprüngen in Metallteilen. Es ist beständig gegen die meisten Chemikalien und Lösungsmittel. Die Polymerisation bei Raumtemperatur dauert 24 Stunden. Nach einer geeigneten Behandlung der zu verklebenden Oberflächen können PTFE-Derivate zusammengefügt werden.

Anwendungen

Das Harz Duralco^® 4540 OD wird zur Herstellung von Spritzgussformen verwendet. Seine Wärmeleitfähigkeit garantiert einen optimalen Wärmetransfer und sorgt für eine lange Haltbarkeit des Werkzeugs.

Duralco^® NM25

Antimagnetisches Hochtemperaturharz, Einsatz bis 260 °C

Eine neue Formel, ideal für Hochtemperaturanwendungen in Induktionsheizsystemen. Das Duralco^® NM25 Harz für Induktionsanwendungen härtet bei Raumtemperatur aus. Es ist so modifiziert, dass es bei hohen Temperaturen eine antimagnetische Verbindung herstellt. Es ist frei von Metallpartikeln oder leitenden Bestandteilen, die das Magnetfeld stören könnten.

Die Verarbeitung ist einfach: Einfach die beiden Komponenten im empfohlenen Verhältnis anmischen und auftragen. Die Harze Duralco^® NM25, NM25 HV, NM25 HT härten bei Raumtemperatur. Nach einigen Minuten sind die Fügepartner ausreichend verklebt, um sie handhaben zu können. Die vollständige Aushärtung wird nach 16 Stunden erreicht.

Ihre mechanische Festigkeit, Temperaturbeständigkeit und chemische Stabilität eröffnen ihnen zahlreiche Anwendungen für technische Verklebungen in magnetischen Systemen. Insbesondere Magnet-auf-Magnet-Verbindungen von Schrittmotoren und verschiedene andere spezifische Montagen.

3 Produkte für 3 verschiedene Viskositätsklassen:

• Duralco^® NM25, mittlere Viskosität (12.400 cps)
• Duralco^® NM25 HV, hochviskos (29.000 cps)
• Duralco^® NM25 HT, mittlere Viskosität (20.000 cps), für Anwendungen bis zu 315 °C nach einem Zyklus mit 2-stündiger Erhitzung bei 105 °C und anschließender 4-stündiger Erhitzung bei 160 °C. Für ein optimales Ergebnis kann abschließend eine 16-stündige Erhitzung bei 230 °C durchgeführt werden

Duralco^® S5H13

Sterilisierbare Verklebungen und Versiegelungen, Einsatz bis 260 °C

Dieses Harz verklebt und versiegelt Edelstahl, Metalle, Glas und Keramiken. Diese Verklebungen härten bei Raumtemperatur aus und halten Temperaturen bis 260 °C stand. Dieses Harz wurde speziell für eine Beständigkeit gegenüber den erschwerten Bedingungen wiederholter Sterilisationszyklen in medizinischen Einrichtungen entwickelt. Es enthält weder Lösungsmittel noch flüchtige Bestandteile. Es kann maschinell bearbeitet werden und ist beständig gegen Korrosion, Lösungsmittel und klassische Chemikalien. Es eignet sich für zahlreiche Anwendungen wie Hochleistungskleben, Einbettung, Verguss und Beschichtung für Instrumente, medizinische Geräte, Luft- und Raumfahrt, Automobilindustrie, empfindliche elektronische Geräte usw.

Anwendungen

Verguss und Einbettung von Kauterisationskomponenten. Garantierte Beständigkeit bei Sterilisationszyklen über 100 °C.

Technische Daten
