Graphite

Graphite


Présentation de graphite

De couleur noire, le graphite est un minéral à la structure cristalline hexagonale. Il est composé de feuillets de graphène, qui lui confèrent des propriétés physiques, notamment diélectriques, anisotropes. Dérivé du carbone, on le trouve à l’état naturel sous forme de paillettes dans les sédiments, en veine ou sous forme amorphe. La synthèse du graphite permet d’obtenir des qualités plus pures. Le graphite est un matériau tendre, qui possède une dureté faible de 2 sur l’échelle de Mohs et un point de fusion de 3500°C.


Applications de graphite

  • Lubrifiant
  • Pièces pour l’électronique et les semi-conducteurs
  • Garniture pour freins et embrayages
  • Pièces moteur
  • Joints d’étanchéité
  • Fabrication de peintures et de revêtements
  • Fabrication de composants stables pour l’armement et le nucléaire
  • Fabrication de piles à combustibles
  • Supports dans l’industrie de la métallurgie

Nous disposons de moyens d'usinage et une qualité certifiée ISO 9001 nous permettant de réaliser vos pièces les plus complexes à partir de plans :

  • Rectification plane, cylindrique, tournage
  • Fraisage
  • Perçage
  • Usinage et perçage par ultra-sons
  • Polissage, plan et cylindrique
  • Taraudage, filetage, rodage
  • Assemblage céramique-métal, brasure, métallisation

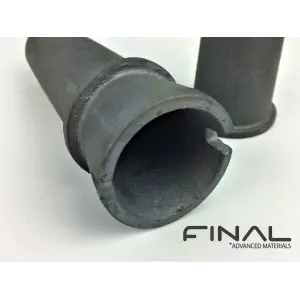

Présentation de graphite usinable

Le graphite usinable ne se déforme pas, n’éclate pas, ni ne rétrécit en cas de sollicitations thermiques. Il offre une résistance optimale aux températures très élevées et aux environnements très corrosifs. Les déperditions de chaleur sont maîtrisées et la conduction thermique optimisée. Le graphite est autolubrifiant et facilement usinable. Ce matériau est incontournable pour la production du silicium, et est utilisé, par exemple, tout au long de la chaîne de fabrication des semi-conducteurs. Il permet également de concevoir des solutions usinées dédiées à la plasturgie, la verrerie, la métallurgie ou encore aux revêtements de fours. Les blocs de graphite peuvent être obtenus par extrusion, par vibromoulage ou par pressage isostatique.

Grades

  • HLM : graphite extrudé,  grain standard.
  • HLR : qualité inférieure au HLM avec une porosité plus importante.
  • R7340 : isostatique standard.
  • R7340P30 : équivalent au R7340 avec  pureté améliorée, taux de cendres inférieur à 30 ppm.
  • R4550 : isostatique,  grain fin et très bonne tenue mécanique.
  • R6650 : isostatique, grain fin et très bonne tenue mécanique, tenue supérieure au R4550.
  • R6650P5 : équivalent au R6650, pureté très élevée, taux de cendres inférieur à 5 ppm.
  • R6710 : isostatique,  grain ultra fin et excellente tenue mécanique.
  • R6710P5 : équivalent au R6710, pureté très élevée, taux de cendres inférieur à 5 ppm pour semi-conducteur.

Après l’usinage d’un graphite isostatique, l’état de surface standard obtenu est de 0,6 µm.


Données Techniques de graphite usinable

Propriétés

Unité

Extrusion

Pressage isostatique

Références



HLM

R4550

R6650

R6710

R7340

Direction par rapport à la longueur du grain



//

// et ┴

// et ┴

// et ┴

// et ┴

Masse volumique

g/cm3

1,7

1,83

1,84

1,88

1,72

Taille de grains maximum

mm

0,8

0,01

0,007

0,003

0,015

Porosités ouvertes

%

17

10

10

10

15

Résistance diélectrique

Ohm.cm

7,3.10-4

9,4.10-4

13.10-4

14.10-4

13.10-4

12.10-4

Module de Young

GPa

10

9

11,5

12,5

13,5

10,5

Résistance flexion (4points)

MPa

18

17

60

65

85

45

Résistance à la compression

MPa

39

35

125

150

240

90

Résistance à la traction

MPa

13

12

/

/

/

/

Dureté

Shore 20-25

(Shore D 70)

Rockwell B 95

Rockwell B 95

Rockwell B 110

Rockwell B 80

Dilatation linéaire (20/200°C)

10-6.K-1

2,1

3,1

4

3,9

4,7

2,9

Conductivité thermique

W/m.K

180

140

100

90

100

90

Taux de cendres

%

< 0,1

0,002

/

/

0,02


Pour la qualité R7340 nous proposons des barreaux directement extrudés à des diamètres standards à un tarif avantageux car ils ne nécessitent aucune reprise d’usinage. Ils sont disponibles en longueur 300 mm et avec les diamètres suivants :

Ø 3,2 - Ø 4,8 - Ø 6,4 - Ø 7,9 - Ø 9,5 - Ø 12,7 - Ø 13,8 - Ø 16 - Ø 19 mm


Applications de graphite usinable

Le graphite est aussi utilisé pour la manipulation, l’usinage, la fabrication d’outillages et la mise en forme du verre chaud.

Final propose une gamme complète de matériaux et de procédés destinés à la transformation du verre. Notre expertise dans ce domaine nous permet de vous proposer des solutions complètes d'outillage, associant le graphite à divers supports, métalliques ou composites.

Avantages

  • Bonne résistance aux chocs thermiques
  • Pas d’adhérence au verre
  • Évite les tensions mécaniques dans le verre et les rayures sur le verre chaud
  • Excellente résistance à l’usure
  • Coefficient de frottement et une conductivité thermique favorable

Nos outillages graphite-métal ou graphite-composite augmentent la productivité de vos lignes de fabrication. Ils facilitent l’installation, le réglage, ou, la maintenance de vos machines de production.

Verre soufflé

Final usine des moules en graphite pour le coulage du verre et le soufflage du verre :

  • Supports et inserts de préhension
  • Plaques support, guides, poussoirs
  • Roues et roulettes de transfert
  • Creusets de fusion
  • Outils de presse
  • Isolants de four


Présentation de revêtement et traitements de surfaces

Afin de modifier les caractéristiques du graphite, il est possible de réaliser des revêtements. Nous proposons une gamme de 5 types de revêtements et imprégnations pour les graphites isostatiques à grains fins (<10 µm) :

  • Carbone pyrolytique : Réalisé par dépôt chimique en phase vapeur, sous haute température et haute pression (process CVD), le revêtement de carbone pyrolytique (carbone amorphe) permet d’obtenir une surface lisse, dense et sans porosités. Le revêtement fait généralement une épaisseur de 2 à 30 µm. Il est composé à 99,9995% de carbone élémentaire et il est pratiquement exempt d’impuretés organiques ou métalliques. Par ce process on empêche également la formation de SiC (Carbure de silicium) au contact du silicium. Le revêtement de carbone pyrolytique résiste à la plupart des acides, notamment l’acide fluorhydrique. Il ne s’écaille pas et ne se fend pas lors d’un choc thermique. Il est particulièrement adapté pour les applications dans le solaire et les semi-conducteurs. Il est thermiquement stable et peut être utilisé à des températures allant jusqu'à 550°C en présence d'oxygène et jusqu'à 2500°C sous vide ou sous atmosphère inerte.
  • SiC : Egalement obtenu par le process CVD, le SiC se dépose en couche de 75 à 125 µm. Ce dépôt permet d’étancher complètement le graphite, il est très dur, il résiste à l’oxydation et affiche une bonne conduction thermique.
  • PTFE : Nous pouvons aussi proposer un dépôt de PTFE qui permet d’augmenter la résistance aux acides et de supprimer les porosités tout en conservant les caractéristiques thermiques du graphite.
  • Résine méthacrylique : Le graphite peut également être imprégné d’une résine. Le dépôt à base de résine permet d’apporter une bonne étanchéité au graphite.
  • Antimoine (uniquement pour le carbo-graphite) : Nous proposons une imprégnation avec de l’antimoine pour des applications demandant une bonne résistance à l’usure.

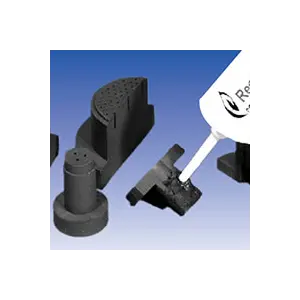

Ciment graphite Resbond® 931

Le Ciment Cotronics Resbond® 931 est constitué uniquement de graphite. Il permet de coller des pièces de graphites entre elles jusqu’à 3000°C. Il suffit de mélanger la poudre de graphite avec son activateur, appliquer et cuire à 120°C minimum pour obtenir un collage 100% graphite. Un collage graphite-graphite réalisé avec le Resbond® 931 assure une résistance à la traction de 17,5 N/mm². Le Resbond® 931 autorise la réparation de graphite cassé ou fêlé ainsi que de creusets, la fixation de plaques et le collage d'habillages en feutre, en laine ou en  papier graphité.

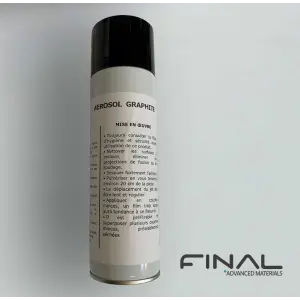

Aérosol de graphite 013-0001

L’aérosol de graphite permet une lubrification de pièces métalliques, plastiques ou caoutchoucs sans corps gras. Son liant permet de fixer sur les différents matériaux un film de poudre de graphite de très fine granulométrie sans pratiquement aucune surépaisseur.

Attention cet aérosol de graphite est conducteur d'électricité.


Applications de revêtement et traitements de surfaces

  • Lubrification sèche pour tous matériaux,
  • Anti-grippant pour tous matériaux,
  • Démoulage

Caractéristiques

  • Aspect : Liquide, noire
  • Densité : 0,87
  • Odeur : Caractéristique
  • Teneur en solide (%) : 25
  • Granulométrie moyenne (µm) : 2
  • Point éclair (°C) : <21
  • Température de service (°C) : -15 à +1500

Mode d'emploi

  • Utiliser sur des surfaces propres, dégraissées.
  • Agiter l'aérosol avant utilisation.
  • Pulvériser à environ 20 cm des surfaces à traiter. Laisser sécher quelques minutes.


Suspension de graphite dans de l'éthanol :

Cette  suspension  permet  une  lubrification  de  pièces  métalliques,  plastiques  ou  caoutchoucs sans corps gras. Son  liant  permet  de  fixer  sur  les  différents  matériaux  un  film  de  poudre de  graphite  de  très  fine  granulométrie sans pratiquement de surépaisseur.

Caractéristiques

  • Aspect : Liquide, noire
  • Densité : 0,9
  • Odeur : caractéristique
  • Teneur en solide (%) : 25
  • Granulométrie moyenne D50 (µm) : 2.2
  • Point éclair (°C) : 16
  • Température de service (°C) : -15 à +1500
  • Conducteur électrique

Mise en oeuvre

  • Nettoyer les surfaces à enduire, éliminer les projections de fusion ou de soudage
  • Pulvériser ou appliquer au pinceau
  • Appliquer en couches minces, un film trop épais aura tendance à se fissurer
  • Il est préférable   de superposer plusieurs couches minces, préalablement séchées

Applications

  • Agent de lubrification sèche de tous matériaux, anti-seize, anti-grippant
  • Agent de démoulage

Conditionnement

  • Bidon de 30 L, référence 013-0002


Suspension de graphite en phase aqueuse :

Cette  suspension  permet  une  lubrification  de  pièces  métalliques,  plastiques  ou  caoutchoucs sans corps gras. Son  liant  permet  de  fixer  sur  les  différents  matériaux  un  film  de  poudre de  graphite  de  très  fine  granulométrie sans pratiquement de surépaisseur.

Caractéristiques

  • Aspect : Liquide, noire
  • Densité : 1.08
  • Teneur en solide (%) : ± 15
  • Granulométrie moyenne D50 (µm) : ± 10
  • Point éclair (°C) : sans
  • Viscosité (mPa.s) : 600
  • Température de service (°C) : -15 à +1500
  • Conducteur électrique

Mise en oeuvre

  • Nettoyer les surfaces à enduire, éliminer les projections de fusion ou de soudage
  • Pulvériser ou appliquer au pinceau
  • Appliquer en couches minces, un film trop épais aura tendance à se fissurer
  • Il est préférable   de superposer plusieurs couches minces, préalablement séchées

Applications

  • Agent de lubrification sèche de tous matériaux, anti-seize, anti-grippant
  • Agent de démoulage

Conditionnement

  • Bidon de 30 L, référence 013-0003

Stockage

Conserver  le  produit  dans  son  emballage  d’origine  fermé  dans  un  local  sec  à  une température  comprise  entre  +5°C  et  +30°C.  A  20°C,  la  durée  de  conservation  du produit dans son emballage d’origine fermé est de 12 mois. Protéger du gel.

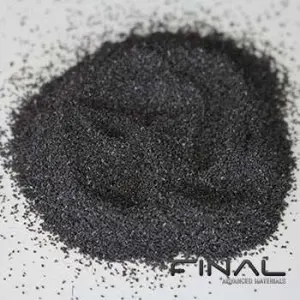

Présentation de poudre graphite

A partir de nos tombants de production de graphite usinable, nous pouvons vous proposer de la poudre tamisée. Nous proposons 5 tamisages standards :

  • 315 à 500 µm réf : 113-0025
  • 200 à 315 µm réf : 113-0024
  • 100 à 200 µm réf : 113-0023
  • 50 à 100 µm réf : 113-0022
  • 0 à 50 µm réf : 113-0021

La poudre est vendue en bouteille de 1L ou de 5L et en sac de 20 kg.

Un tamisage sur mesure ou du vrac de remplissage non tamisé sont également possibles.


Présentation de feutres souples en carbone/graphite pour l'isolation thermique

Les feutres en carbone/graphite sont disponibles dans des épaisseurs de 6 et 11 mm, en largeur 1200 mm. Des largeurs et des formes personnalisées peuvent être coupées selon vos spécifications.

Avantages

  • Faible conductivité thermique
  • Chaleur spécifique élevée pour un chauffage et refroidissement rapide du four
  • Stable à hautes températures, 350°C sous air / 1000°C pour le carbone et 2000°C pour le graphite sous vide ou atmosphère inerte
  • Facile à mettre en œuvre, se coupe aux ciseaux ou cutters
  • N’est pas mouillé par les métaux en fusion
  • Haute pureté, contient très peu de sulfure ou cendres
  • Ne se charge pas d’électricité statique
  • Bonne résistivité, dans un four à induction le couplage n’intervient qu’au-dessus de 12 kHz


Applications de feutres souples en carbone/graphite pour l'isolation thermique

  • Isolation thermique pour les fours sous vide ou gaz inertes
  • Four de dégazage, brasage, recuit, frittage pour métaux
  • Four à induction, le feutre de graphite remplace une partie du feutre céramique pour augmenter l’efficacité électrique et pour éviter le contact entre le métal liquide et la bobine d’induction en cas de casse du creuset (le feutre de graphite n’est pas mouillé par les métaux en fusion)
  • Filtres pour les liquides et les gaz chauds / corrosifs, pour les métaux en fusion
  • Support pour soudure ou brassage, n’est pas mouillé, ne se consume pas

Domaines d'utilisation

  • L’aérospatial
  • Les semi-conducteurs et photovoltaïques
  • La métallurgie
  • La production de la fibre optique
  • Le traitement du verre et la céramique
  • L’isolation de fours à inductions


Données Techniques de feutres souples en carbone/graphite pour l'isolation thermique

Propriétés

Unités

Feutre carbone

Feutre graphite

Références



KFA 5

KFA 10

GFA 5

GFA 10

Masse surfacique

g/m²

520-650

1000-1150

470-600

950-1100

Résistance à la traction

MPa

0,1

0,12

0,1

0,08

Résistance électrique

Ohm.cm

0,4-0,6  ǁ

0,35-0,55  ǁ

0,15-0,25  ǁ

0,15-0,25  ǁ

0,7-0,9 ^

0,6-0,8 ^

0,3-0,4 ^

0,3-0,4 ^

Conductivité thermique

W/m.K

0,25

0,25

0,43

0,43

Surface spécifique

m²/g

> 1,5

> 1,5

< 1

< 1

Taux de cendres

%

< 0,3

< 0,3

< 0,05

< 0,05

Taux de soufre

%

< 0,03

< 0,03

< 0,001

< 0,001

Dimensions

m

25 x 1,2

25 x 1,2

25 x 1,2

25 x 1,2

Epaisseur

mm

5,5 - 6,5

9,5 - 10,5

5 - 6

9 - 10


Les références KFA 5, KFA 10 et GFA 5 ne sont disponibles qu'en rouleaux complets. Nous gérons la référence GFA 10 en stock, nous proposons des découpes sur mesure en fonction de vos besoins. Le GFA 10 peut être divisé en 2 pour obtenir des pièces en épaisseur 5 mm.

< photo >


Présentation de feutre rigide en graphite

Le feutre rigide en graphite est disponible en épaisseur 40 mm (taille maxi 1524 x 1219 mm²). Ce produit est réalisé à partir de fibre de graphite et de liant carbone. Ce feutre peut être utilisé jusqu’à 2000°C sous vide comme élément de support, cylindre, composant utilisés dans les applications de fours très hautes températures. Des largeurs et des formes personnalisées peuvent être coupées selon vos  spécifications.

Principales caractéristiques

  • Densité : 0,2 g/cm3
  • Résistance à la flexion : 1 MPa à 20°C
  • Résistance à la compression : 1 MPa à 20°C
  • Température maxi d’usage : 2000°C sous vide ou gaz inerte
  • Taux de cendre : 1000 ppm
  • Reprise d’humidité : < 1 %
  • Faible conductivité thermique (de 0,19 W/m.K à 20°C jusqu’à 0,85 W/m.K à 2000°C)
  • Facile à usiner
  • Haute résistance à l’érosion
  • Idéal pour l’isolation de fours à induction
  • Existe en grade purifié
  • Revêtement de surface possible

Ce feutre rigide est également disponible avec une ou deux faces recouvertes d’une feuille à joint en graphite pour éviter le relargage de fibre et augmenter la tenue mécanique du produit. Lorsqu’il est revêtu sur une face avec une feuille à joint en graphite : il s’agit du MFA - F. Avec une feuille à joint sur chaque face, il s’agit du MFA - FF. Il est également possible de recouvrir les feutres avec une couche de CFC (carbone renforcé fibre de carbone).

Nous proposons des découpes sur mesure en fonction de vos besoins.


Les différents feutres rigides

< photo >


Conductivité thermique du feutre MFA en fonction de la température (atmosphérique inerte)

< photo >


Nous proposons également des cylindres en feutre rigide. N'hésitez pas à nous consulter !


Présentation de feuille à joint

Les feuilles à joint sont conçues avec du graphite naturel expansé de haute qualité sans adhésif ni liant. Elles peuvent être utilisées à des très hautes températures, allant jusqu’à 3000°C en atmosphère inerte ou sous vide. Nous gérons en stock les épaisseurs 1 et 2 mm, de dimensions 1000 x 1000 mm². Elles sont souvent utilisées en association avec les feutres rigides, comme revêtement sur une ou deux faces.

Principales caractéristiques

  • Tendre et flexible
  • Inerte, très imperméable
  • Léger
  • Facilement usinable, découpe et poinçonnage aisés
  • Dissipation thermique, conducteur électrique
  • Excellente résistance chimique
  • Taux de cendres : ≤0,15%

Caractéristiques pour les feuilles à joint de masse volumique 1,0/cm:

  • Résistance en température : environ 400°C sous air et 3000°C en atmosphère inerte ou sous vide
  • Conductivité thermique : parallèle à la surface : 190 W/m.K, perpendiculaire à la surface : 5 W/m.K
  • Chaleur spécifique (20°C) : 0,7 kJ/K.kg
  • Coefficient de dilatation thermique (20-1000°C) : parallèle à la surface : env. 1.10-6K-1, perpendiculaire à la surface : env. 50.10-6K-1
  • Allongement à la rupture : ≥1 %
  • Résistance à la traction : ≥4 N/mm2


Applications de feuille à joint

  • Ecran thermique
  • Revêtement protecteur
  • Barrière de diffusion
  • Protection antiadhésive
  • Élément chauffant

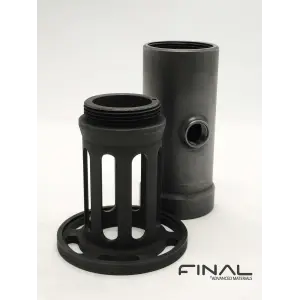

Présentation de carbo-graphite

Ces matériaux possèdent une granulométrie fine à très fine. Ils peuvent présenter une forte anisotropie due au procédé de mise en forme axial. Ils sont composés de carbone amorphe et de graphite. Ces matériaux ont été conçus pour atteindre des propriétés tribologiques et électriques spécifiques. Celles-ci peuvent être renforcées par imprégnation avec des résines, des phosphates ou des métaux.

Principales caractéristiques

  • Excellente résistance à la corrosion
  • Anti-usure
  • Stabilité à long terme
  • Propriétés sur mesure


Données Techniques de carbo-graphite

Nous gérons en stock 3 références de carbo-graphite : EK24, EK2240 et EK305.

Propriétés



EK24

EK2240

EK305

Imprégnation



Pas d’imprégnation

Résine phénolique

Antimoine

Masse volumique

g/cm3

1,70

1,8

2,55

Résistance flexion

MPa

60

70

80

Résistance à la compression

MPa

180

200

290

Module de Young

GPa

18

19

21

Dureté Rockwell B



105

110

115

Conductivité thermique

W/m.K

14

15

33

Dilatation linéaire (20/200°C)

10-6.K-1

4,1

5,0

6,0

Résistance en température

°C

350

200

500


Applications de carbo-graphite

  • Bagues d’étanchéité
  • Joints
  • Paliers


Présentation de composite carbone/carbone

Les composites carbone renforcé fibre de carbone sont des matériaux essentiellement composés de carbone. La pureté de ces composites est très élevée car ils sont obtenus par chauffage à des températures bien supérieures à 2000°C. Le taux de cendres est de 600 ppm. Un taux inférieur à 10 ppm peut également être obtenu par post-purification. Les composites Carbone/Carbone possèdent une très bonne résistance à la flexion et sont ainsi particulièrement adaptés pour des systèmes de charges, des éléments chauffants plats et des éléments de visserie/boulonnerie destinés à l’aéronautique.

Principales caractéristiques

  • Stabilité dimensionnelle et résistance mécanique élevée jusqu’à 2700°C (sous gaz inerte et sous vide)
  • Résistance élevée aux chocs thermiques
  • Excellente résistance aux charges alternatives, même aux hautes températures
  • Pureté élevée
  • Élévation de la stabilité avec la température
  • Résistance à la corrosion aux hautes températures
  • Masse volumique faible
  • Coefficient de dilatation thermique faible
  • Résistance aux vibrations
  • Conductivité électrique

Nous proposons 4 types de composites C/C :

  • Le grade Standard
  • Le grade Premium
  • Le grade Performance (pour les plateaux de charge)
  • Le grade Mechanical (destiné à la visserie)

Les grades Standard et Performance :

Les composites C/C du grade Standard sont fabriqués à partir de tissu en carbone tissé.

Ils sont disponibles sous formes de plaques et de profilés.


Le grade Premium :

Ils sont également fabriqués à partir de tissu en carbone tissé et destinés à des composants hautement contraints. Il s’agit de produits semi-finis très rigides sous forme de feuilles.

Propriétés

Propriété des matériaux C/C

Unités

Standard

Premium

Performance

Mechanical

Masse volumique

g/cm3

1,45

1,50

1,50

1,50

Résistance à la flexion, ┴

MPa

140-180

240-300

200

100

Module d’Young, //

GPa

60-70

70-85

70

28

Résistance à la traction, //

MPa

300-350

320-400

-

65

Taux de cendres

ppm

1000

1000

1000

1000

Taux de cendres (grade purifié)

ppm

<10

<10

<10

<10

Température max.

atmosphère inerte ou sous vide

°C

2000

2000

2000

2000


mesuré perpendiculairement au plan du laminé

// mesuré parallèlement au plan du laminé


Présentation de carbone vitreux fritté

Le carbone vitreux résiste à très haute température, jusqu’à 3000°C sous gaz inerte. Contrairement à beaucoup de produit haute température le carbone vitreux voit sa résistance augmenter, avec une pointe à 2400°C. Il est deux fois plus résistant à 2400°C qu’à la température ambiante. Il n’y a pas de fragilisation du produit à haute température et la résistance aux chocs thermique est très élevée. Des cycles répétés de montées en température et de refroidissements ne posent aucun problème.

Principales caractéristiques

  • Le temps de chauffe et de fusion est réduit, de ce fait le métal fond plus vite et de manière plus homogène. Les creusets en carbone vitreux ont une durée de vie supérieure à celle des creusets céramique et graphite classique.
  • Le creuset en carbone vitreux n’a pas de porosité.
  • La grande pureté, la faible surface spécifique et la structure isotrope du creuset en carbone vitreux provoquent une faible oxydation qui génère un gaz protecteur au-dessus du métal en fusion. Cette légère oxydation empêche la formation d’une couche d’oxyde sur le métal en fusion.
  • La coulée a un aspect uniforme et net, elle est possible sans pour autant mouiller les surfaces du creuset. Cette propriété reste inchangée durant toute la durée de vie du produit.
  • Grace à sa très grande résistance aux chocs thermiques, un creuset en carbone vitreux ne se fissure pas, même s’il est posé à chaud sur une surface froide.
  • Le creuset en carbone vitreux est utilisable pour un chauffage par induction.
  • Le creuset en carbone vitreux est parfaitement adapté à la fusion d’alliages au palladium et d’alliages contenant un pourcentage de métaux nobles : il est utilisé pour fondre un alliage de céramique contenant du palladium avec un pourcentage de métaux nobles autour de 1400°C. Le creuset en carbone vitreux est utilisable pour les métaux rares et les alliages de titane.
  • Un creuset en carbone vitreux ne doit pas être utilisé pour la fusion d’alliages d’acier ou de métaux ferreux.

Creusets standards disponibles :

  • Creuset cylindrique
  • Capsule d’évaporation
  • Creuset conique (grand angle)
  • Creuset conique (angle faible)
  • Couvercle
  • Creuset pour croissance de cristaux
  • Creuset avec bec verseur
  • Nacelle

D'autres formats sont également disponibles :

  • Barres, diamètre 1 à 10 mm
  • Plaques, épaisseur 0,5 à 6 mm
  • Films, épaisseur 60 à 180 μm
  • Tubes sur demande
  • Poudres

Nous pouvons usiner des pièces en carbone vitreux à partir de vos plans.


References

Unité

Grade K

Grade G (creusets)

Masse volumique

g/cm3

1,54

1,42

Porosités ouvertes

%

0

0

Temp. maxi (vide ou gaz inerte)

°C

1000

3000

Résistance électrique

Ohm.cm

50.10-4

45.10-4

Module de Young

GPa

35

35

Résistance flexion (4 points)

MPa

210

260

Résistance à la compression

MPa

580

480

Dureté Vickers

HV

340

230

Dilatation linéaire (20/200°C)

10-6.K-1

3,5

2,6

Conductivité thermique

W/m.K

4,6

6,3


Il existe beaucoup de références de graphites, chacune spécifiquement développée pour un domaine d'application. N'hésitez pas à nous consulter pour nous permettre de faire le meilleur choix matière.

Graphite (891.68k)

Fiche technique du graphite.


Adhésif graphite haute température

Nous proposons l'ensemble de la gamme de ciment céramique haute température Cotronics® Présentation d'adhésif graphite haute température Sans amiante, les adhésifs ciments...
Accéder à la description complète

Aérosol revêtement de graphite

Présentation d'aérosol, revêtement de graphite Afin de modifier les caractéristiques du graphite, il est possible de réaliser des revêtements. Nous proposons une gamme de 5 types de...
Accéder à la description complète

Carbo-graphite

Présentation de carbo-graphite Ces matériaux possèdent une granulométrie fine à très fine. Ils peuvent présenter une forte anisotropie due au procédé de mise en forme axial. Ils sont composés...
Accéder à la description complète

Composite carbone/carbone

Présentation de composite carbone/carbone Les composites carbone renforcé fibre de carbone sont des matériaux essentiellement composés de carbone. La pureté de ces composites est très élevée...
Accéder à la description complète

Carbone vitreux fritté

Présentation de creuset en carbone vitreux Le carbone vitreux résiste à très haute température, jusqu’à 3000°C sous gaz inerte. Contrairement à beaucoup de produit haute température le...
Accéder à la description complète

Feuille à joint en graphite

Présentation de feuille à joint Les feuilles à joint sont conçues avec du graphite naturel expansé de haute qualité sans adhésif ni liant. Elles peuvent être utilisées à des très hautes...
Accéder à la description complète

Feutre rigide en graphite

Présentation du feutre rigide en graphite Le feutre rigide en graphite est disponible en épaisseur 40 mm (taille maxi 1524 x 1219 mm²). Ce produit est réalisé à partir de fibre de graphite et...
Accéder à la description complète

Feutre et nappe en graphite

Présentation de feutre, nappe en graphite Les feutres en carbone/graphite sont disponibles dans des épaisseurs de 6 et 11 mm, en largeur 1200 mm. Des largeurs et des formes personnalisées...
Accéder à la description complète

Graphite usinable

Présentation de graphite usinable Le graphite usinable ne se déforme pas, n’éclate pas, ni ne rétrécit en cas de sollicitations thermiques. Il offre une résistance optimale aux températures...
Accéder à la description complète

Poudre graphite

Présentation de poudre graphite De couleur noire, le graphite est un minéral à la structure cristalline hexagonale. Il est composé de feuillets de graphène, qui lui confèrent des propriétés...
Accéder à la description complète
